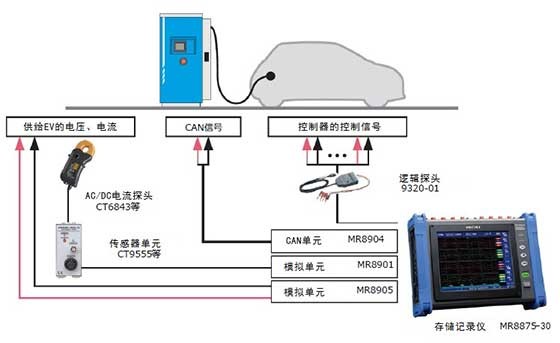

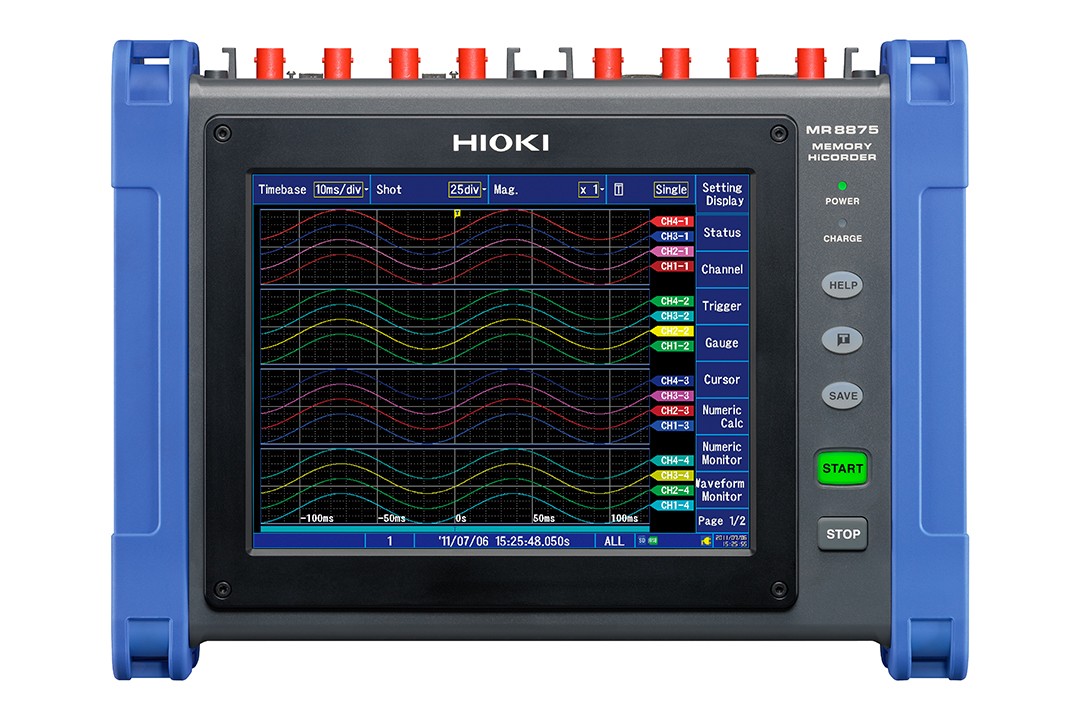

● MR8905 输入单元，具有 1000 V 输入和 DC/RMS 测量功能
● 用于热电偶温度测量的多通道记录仪，最多可测量 60ch，测量速度高达 10 ms
● 以 2 µsec 的速度同时对所有通道进行采样
● 长期连续记录，实时存储在 SD 存储卡上
● 电压、温度和应变测量，分辨率高达 16 bit
● 包括 FFT 和波形计算功能
● 直接触摸屏选择，操作直观
● 抗震，耐高温，机身牢固
● 机身小巧，一手掌握
● 3种电源选件
注：MR8875-30主机不能单独使用。需要安装一个以上插入模块选件并购买配套的线材。
-

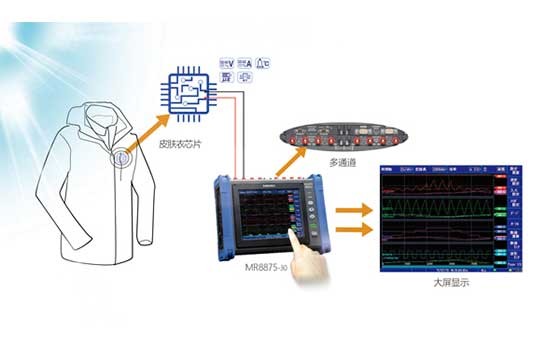

存储记录仪的使用方法：多通道的超高速数据采集仪划时代的高速实时记录至SD卡中。2μs～3s的记录间隔可选。50μs以下时，可以将60ch输入实时记录至SD卡中。
-

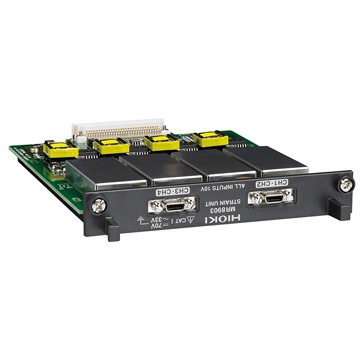

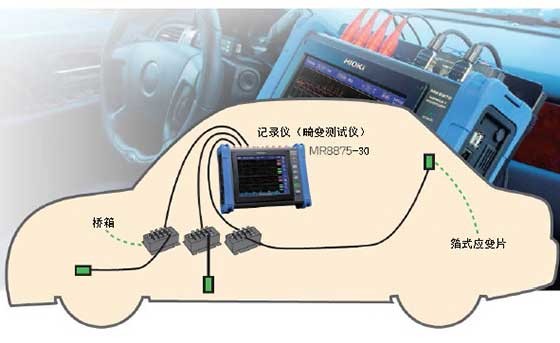

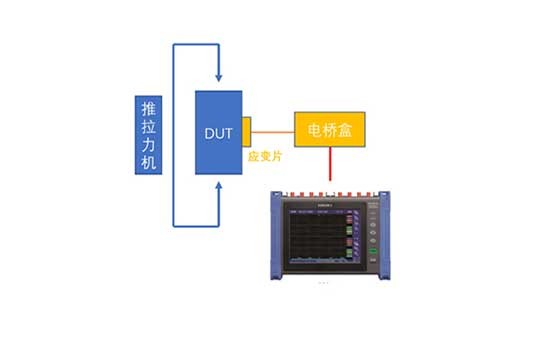

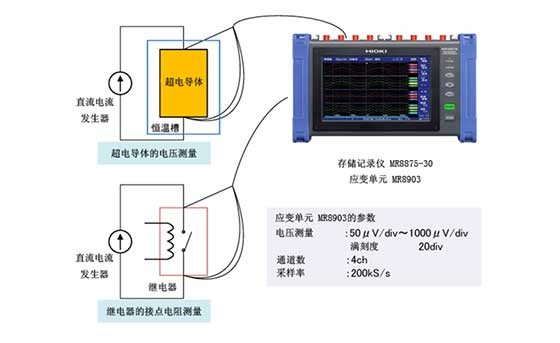

存储记录仪的使用方法：安装应变单元，并测量加速度汽车、传输机、工业机器人的实验中测量加速度的变化情况。通过安装MR8875-30的应用单元可测量最多16通道的加速度。追求舒适操作和效率，如根据应变式加速度传感器的连接设置量程，以及易于读取波形的转换比功能等
-

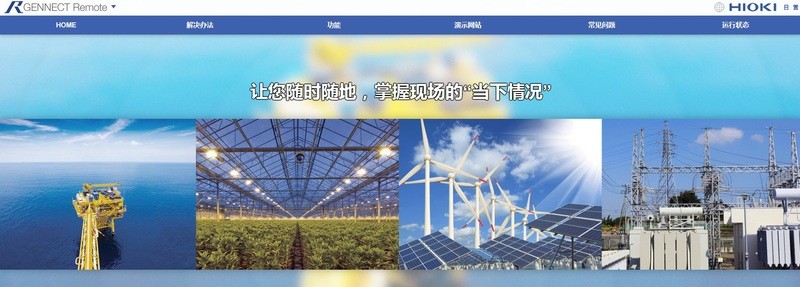

远程测量联网服务 GENNECT RemoteGENNECT Remote是5分钟就能完成搭建的远程测量系统。无需具备特别知识，即便您不在测试现场，也能远程获取测量数据、操作测量仪器。关于GENNECT Remote的功能、 解决方案、技术参数等详细内容，可查看GENNECT Remote专属http内容：请点击这里
基本参数
| 输入单元数 | 4个 |
|---|---|
| 通道数 | 最大16模拟通道(使用MR8902时最大60通道)+标准8个逻辑通道+2个脉冲通道 ※：对于模拟单元，通道间相互绝缘且与MR8875-30的GND独立。对于CAN单元接口或标配逻辑端口或标配脉冲端口，所有通道有共同点GND。 |
| 测量量程 (满量程20div) | 5mV～10V/div，11量程，分辨率：测量量程的1/1250(使用MR8901时) |
| 最大额定电压 | 端口间：150V DC 接地端口间：100V AC, DC(使用MR8901时) |
| 频率特征 | DC～100kHz(-3dB，使用MR8901时) |
| 时间轴 | 200μs～5min/div，21量程，采样周期：量程的1/100，外部采样 |
| 最大采样率 | [使用 MR8901时] 500kS/秒(2μs周期，全通道同时) [使用 MR8902时] 10msec(全通道在每个记录间隔被高速扫描) [使用 MR8903时] 200kS/秒(5μs周期，全通道同时) 外部采样：200kS/秒(5μs周期) |
| 测量功能 | 高速功能(高速记录) |
| 内存容量 | 总共32MW(不可增加，输入单元每8MW/单元) ※：1W=2B，32MW=64MB ※: 输入单元内，可根据通道数分配使用量 |
| 外部存储 | SD存储卡×1，USB2.0×1 |
| 显示 | 8.4英寸SVGA-TFT 彩色液晶 |
| 通讯接口 | LAN: 100BASE-TX(对应DHCP,DNS,FTP服务器/客户端，WEB服务器，E-mail发送，指令控制) USB：标配USB2.0，系列迷你B插座×1(根据通讯指令设置和测量，将SD存储卡内的文件传输至PC) |

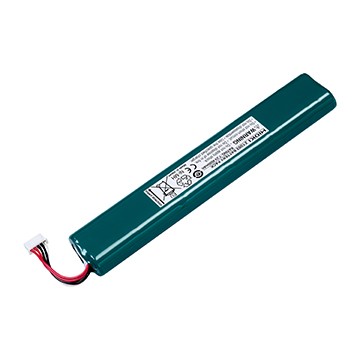

| 电源 | 1) AC适配器 Z1002：100～240V AC(50/60Hz)，56VA 2) 电池组Z1003：7.2V DC, 36VA※与AC适配器并用时，以适配器优先，通过AC适配器充电3h/连续使用时间1h (背光ON时) 3) 外部DC电源：10～28V DC, 56VA |
| 尺寸，重量 | 298mmW×224mmH×84mmD，2.4kg(含输入单元和电池组Z1003) 参考数据：3.47kg/122.4oz(含MR8901单元×4和电池组Z1003) |
| 附件 | 使用说明书×1，操作指南×1，AC适配器Z1002×1，保护膜×1，USB连接线×1，挂绳×1，应用软件光盘(波形观察Wv/通讯指令表，CAN Editor×1) |
存储媒介
※购买SD卡时的注意事项：请务必使用我司选件中的SD卡。若使用我司意外的SD卡，则无法保证进行正常的保存、读取。

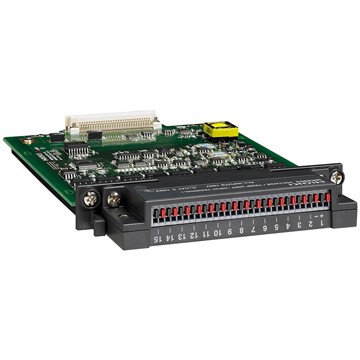

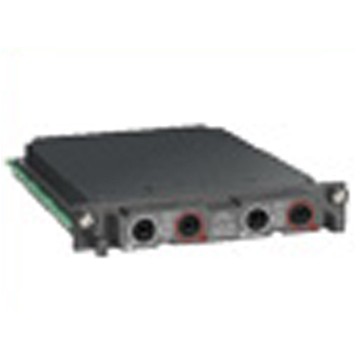

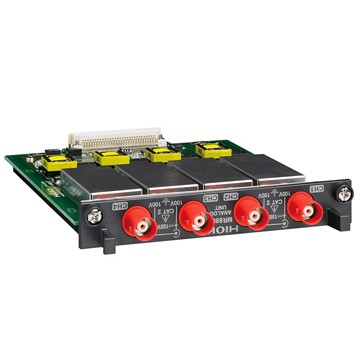

各种输入单元
※输入单元为插入主机中安装，可以由用户自由组合。不标配输入线，请另外购买。

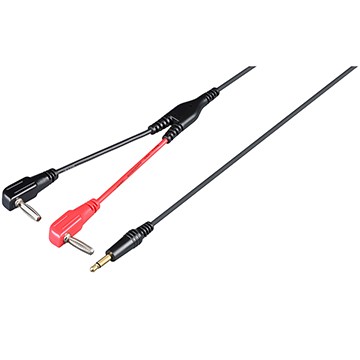

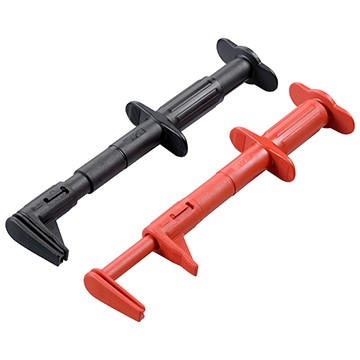

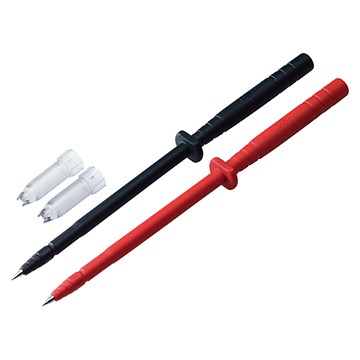

输入线A
※输入电压根据测量仪器的最大输入电压而定。

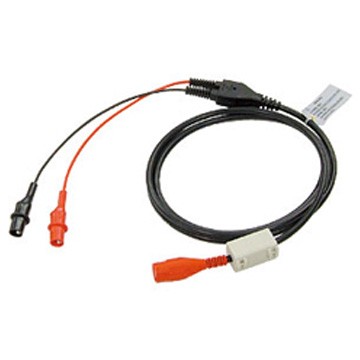

输入线B
※输入电压根据测量仪器的最大输入电压而定。
输入线C
※用于香蕉头端口，输入电压根据连接的输入单元的电压而定。

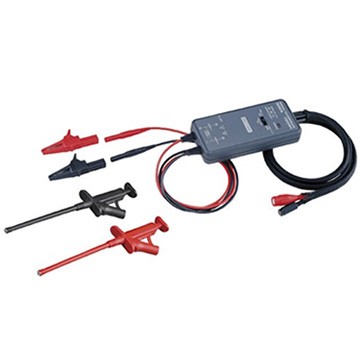

输入线D
※对地电压参考我司产品参数范围。※另外需要供电电源。
特注输入线
用于P9000，关于特注品请另询。（1）USB总线电源线（2）USB（A）-迷你B连接线（3）3分支连接线
输入线E
※对地电压参考我司产品参数范围。※另外需要供电电源。

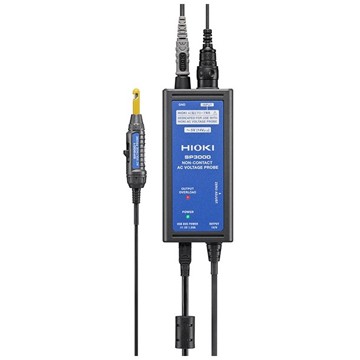

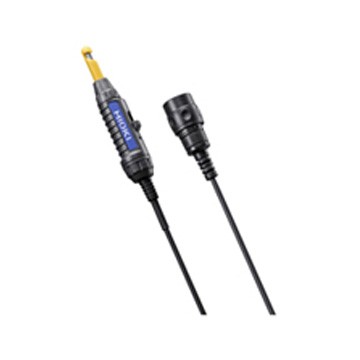

非接触电压测量
用于其他输入
逻辑测量
※仅能连接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。

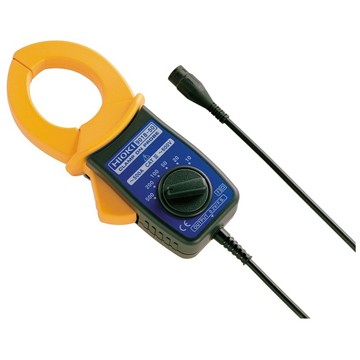

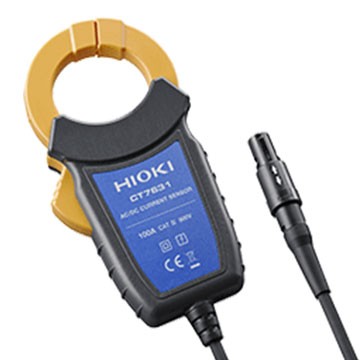

最大200A（高精度）
※使用高精度电流传感※使用高精度电流传感器时领先需要电源CT955x。器时领先需要电源CT955x。

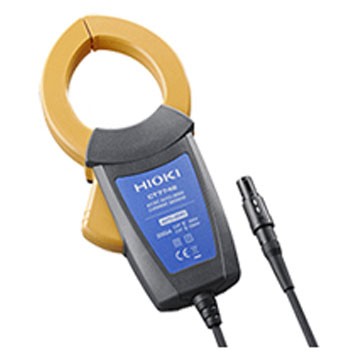

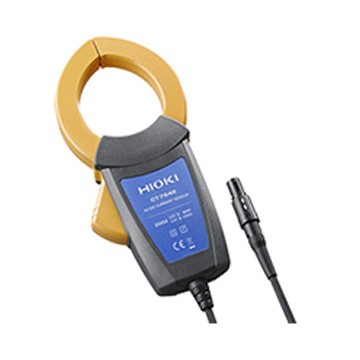

最大1000A（高精度）

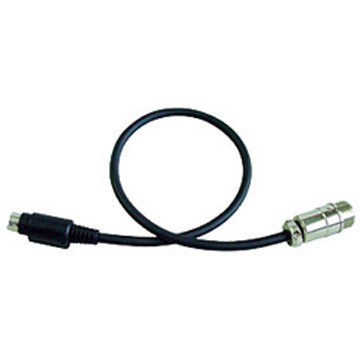

※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。

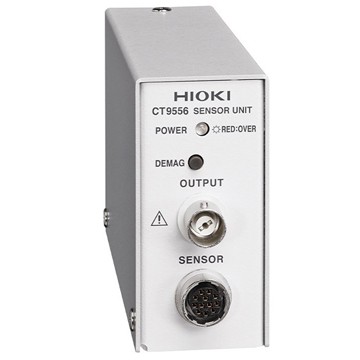

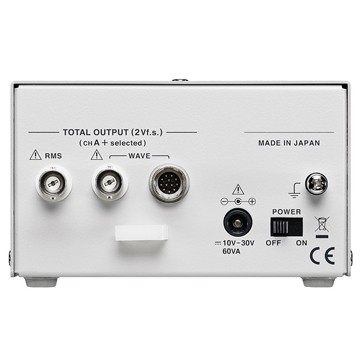

传感器用电源
※使用高精度电流传感器时领先需要电源CT955x。※能和CT955x连接的仅限12pin（ME15W）端口的（-05型）传感器。※使用10pin（PL23）端口的传感器另外需要转换线CT9900。

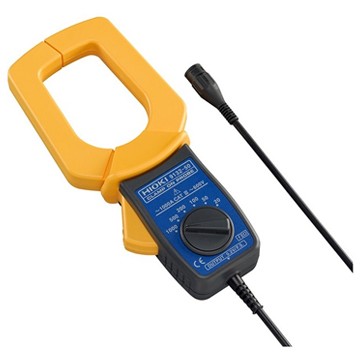

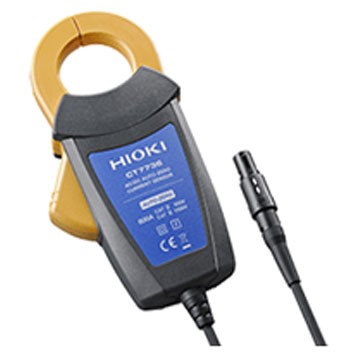

100A～2000A（中速）

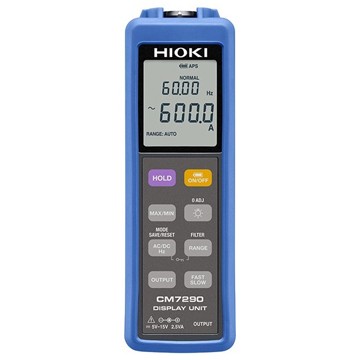

使用这类电流传感器时另外需要CT7290等。
500A～5000A
※用于50/60Hz工频电源线

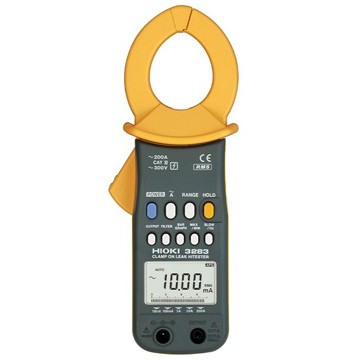

泄漏电流
※用于50/60Hz工频电源线

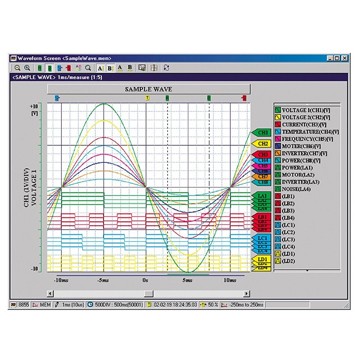

PC相关
专用选件

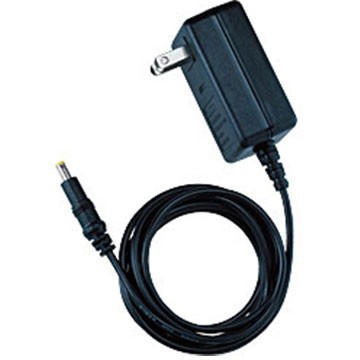

※Z1002为主机标配附件

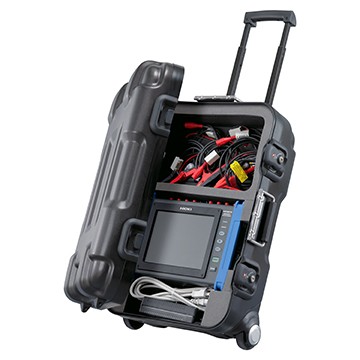

携带箱
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、cq9传奇技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录跳高高电子会员后台！
型号
品名
文件
记述
容量
备注
 |
| 存储记录仪MR8875-30升级V3.20（2023年7月） |
|
| 版本升级应由资格技术员来执行。 与MR8875-30的功能和操作类似，如对进程有何不明之处，请联系当地的HIOKI代理店寻求协助。 |
|
|
|
| 1. MR8875-30的软件 |
| 现在最新的软件版本如下。若您使用的为此版本以下的版本，推荐您进行软件升级。 |
| · 主机软件：V3.20 |

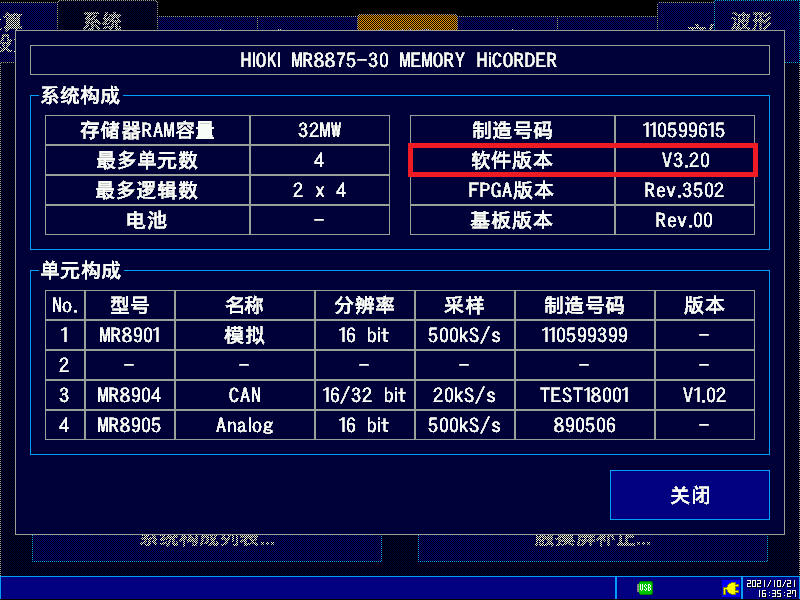

| 2. 版本确认方法 |
|
| ·接入电源后的启动画面中的右上方，或按下[系统]-[初始化]画面的左下处的[系统构成一览]后出现的窗口中显示软件的版本情况。 |
 |
|
|
如MR8875-30 版本为 V3.20，则无需升级仪器。 |
|
存储记录仪MR8875-30升级 v3.20
版本升级应由资格技术员来执行。
如对进程有何不明之处，请联系当地的HIOKI分支机构寻求协助。
• 公开的升级软件免费提供。是现在最新的版本。
• 下载本软件时,若出现的不良现象,请向购买代理商询问。
• 本软件的所有权、知识产权等以前权限都归弊公司所属。
• 请确认上面内容后，进行下载。
• 版本升级的方法请下载「版本升级方法」后,按说明进行。
• 升级过程中,绝对不可切断主机电源。同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
- 【MR6000Viewer】安装后出现错误并无法运行
- 存储记录仪MR8875-30的活用
- 不能使用FTP通讯 Windows10 Microsoft Edge
- 关于删除保护的操作 存储记录仪、数据采集仪
- 文件保护等级 强弱的设置
- 关于有效值的区别 存储记录仪
- 记录长度为“连续”时的记录时间 MR8870-30
- 使用键盘输入指令 存储记录仪
- 实时保存时的分割保存 MR8875-30

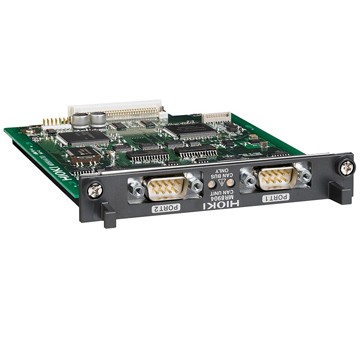

- 数据是否可以从CAN单元输出到CAN总线？ MR8875-30
