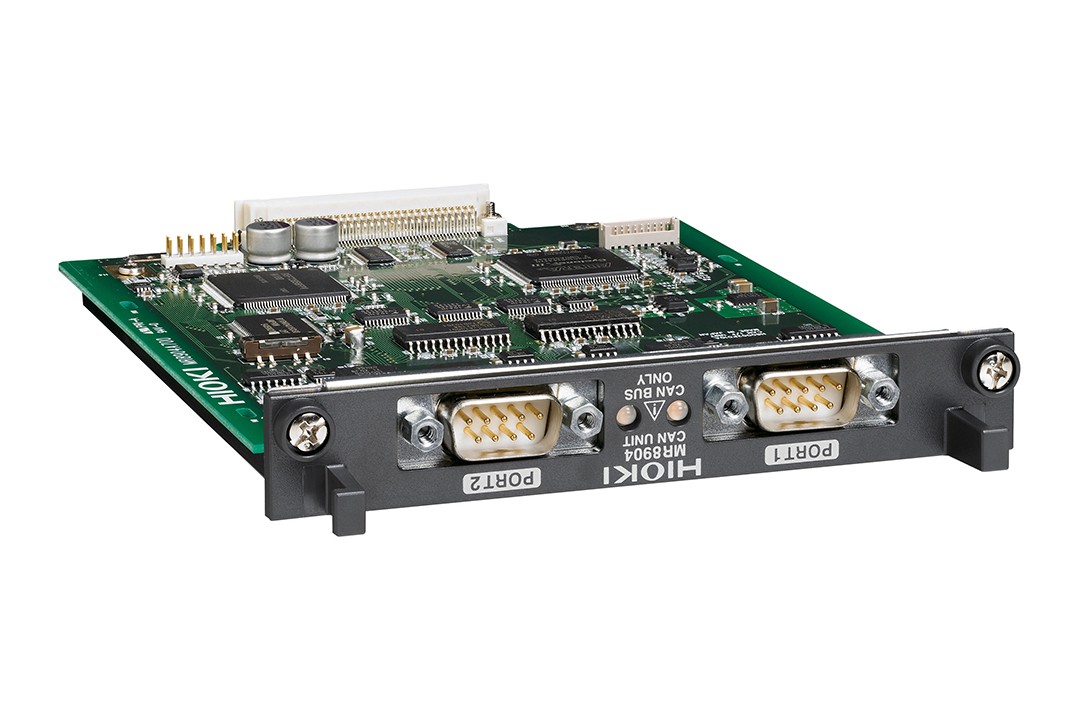

● 与存储记录仪结合使用，可将CAN总线信号转换为模拟波形以供观察。（不适用于CAN FD）
● MR8875专用
基本参数（精度保证时间1年，调整后精度保证时间1年）
输入CAN端口 | 2 (Port1, Port2), 连接器: D-sub 9pin 公头 ×2 |
|---|---|
使用CAN标准 | ISO 11898 CAN 2.0b, ISO 11898-1, ISO 11898-2, ISO 11898-3, SAE J2411（不适用于CAN FD） |
CAN接口 | 每个端口High-speed CAN/ Low-speed CAN/ Single Wire CAN中任意选择 (内置对应的收发器) |
ACK | 针对MR8904中的CAN信号接收的ACK发送ON/OFF |
终端 | 内置120Ω ±10Ω内蔵, 按照指令ON/OFF |
通讯率 | High-speed CAN: 50k〜1M bps, Low-speed CAN: 10k〜125k bps, |
信号分解输出ch | 相当于16bit模拟信号15ch, 相当于1bit逻辑信号16ch (共2端口部分) |
对象信号格式 | 1bit信号: 使用逻辑1ch部分, 或模拟1ch部分, 1bit〜16bit信号: 使用模拟1ch部分, 17bit〜32bit信号: 使用模拟2ch部分, (超过32bit的信号：不能对应) |
ID触发 | 当所设ID收信时，向指定的逻辑通道输出H电平的脉冲 (脉冲宽度是时间轴5ms/div以内时50μs, 10ms/div以上是1个采样率的时间) |
响应时间 | CAN收信完成开始200μs以内 |
CAN信号发送 | 每个端口将所设置的CAN信号向计算机路径脉冲发送 |
体积及重量 | 119.5W × 18.8H × 151.5Dmm, 185g |
附件 | 无 |
