- 概要
- 规格
- 选件
- 相关下载
- 主机升级
● 测量功率因数，突升，突降，闪变
● 谐波分析到50次
● 高频瞬态测量
● 检测及波形显示
● 4电流通道及4电压通道
基本参数
| 接线方式 | 单相二线，单相三线，三相三线，三相四线 |
|---|---|
| 电压量程 | 通道1，通道2，通道3 150/300/600V 通道4：60/150/300/600V(AC),60/600V(DC) |
| 电流量程 | 9660：50/100A，9661：50/500A，9667：500/5000A，9669：1000A |
| 测量方法 | 瞬态过电压：2MHz/s 数学计算：256点/周期 谐波/间谐波： 2048点/10周期(50Hz)，2048点/12周期(60Hz) |
| 测量功能 |
|
| 内存 | 13MB |
| 接口 | PC卡(闪存ATA卡/至528MB)，RS-232C，LAN(10BASE-T)，HTTP服务器功能 |

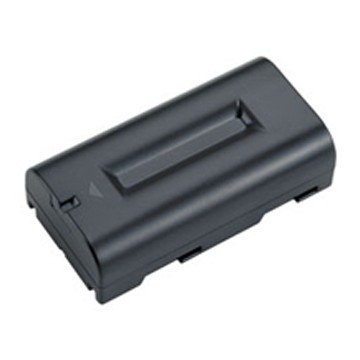

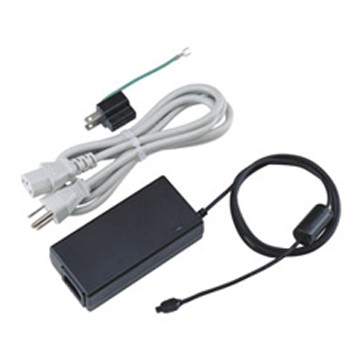

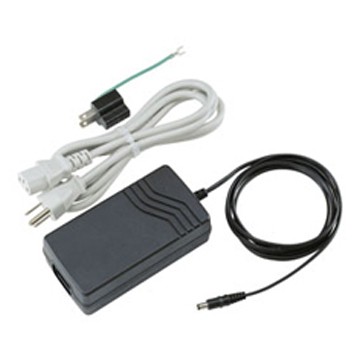

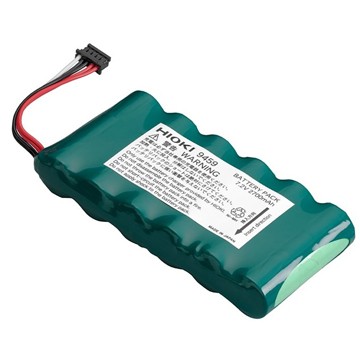

| 电源供应 | 9458 AC电源转换器或9459电池组 |
| 体积及重量 | 298宽×215高×67厚mm，2.0kg |
| 附件 | 电压线L1000(1套：红/黄/蓝/灰各1，黑4)，AC电源转换器9458（1），肩带( 1 )，9459电池组（1），LAN连接盖（1），输入线标签（1），CD-R（1）（说明手册、EN50160说明手册，Down96软件），快速入门手册（1），EN50160说明手册（1） |

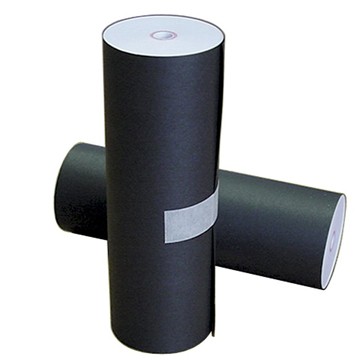

打印机

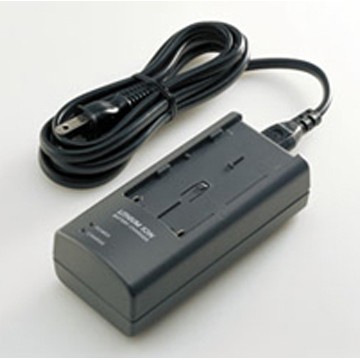

注意： 在购买打印机 9670时,请一起购买 AC转换器9671或电池组 9672和电池充电器9673. 连接 3196,请购买RS-232C线 9638。

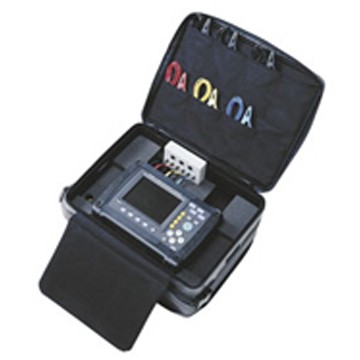

其他选件
PC 通讯器 (HIOKI提供的PC卡，如选择其它PC卡，则无法保证.)

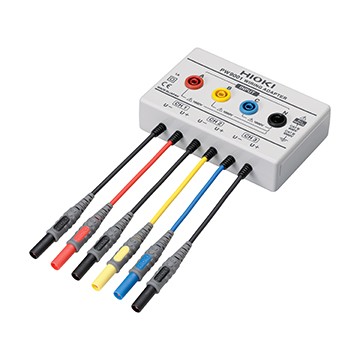

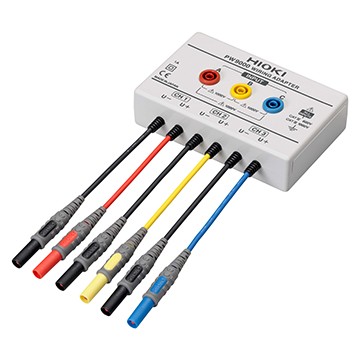

电压测量

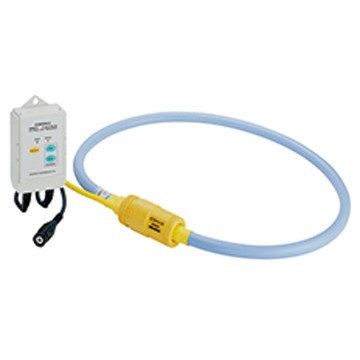

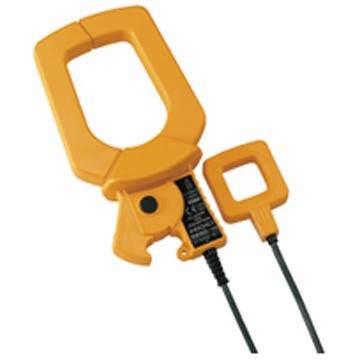

电流测量
3196不能单独使用，测量时需要1个或1个以上电流传感器
产品样本
使用说明书
通讯指令
产品外观图
在线培训视频
软件下载
编号
类别
型号
名称
备注
类型
大小
更新时间
点击
HIOKI智测会欢迎您！
您好！如果您需要浏览或下载使用说明书&操作指南、产品外观图、cq9传奇技报&技术资料、在线培训视频，请先注册会员获取权限。
如若您已加入会员，欢迎您点击登录跳高高电子会员后台！
| 电力质量分析仪 3196 版本升级: 最新版本 1.42 |
 |
|
|
|
|
| 1. 3196的软件 | ||
| ||
| 现在最新的软件版本如下。如果您现在所使用的版本比这个旧,我们建议您进行版本升级。最新版本 ∶ V1.42 | ||
| 注意：2005年12月之后购买的PC卡(9726,9727,9728)的内部式样有一些改变。v1.30之前的3196，由于多次使用PC卡反复读写,可能会出现无法识别之现象。为了改变此现象,我们将版本升级至v1.40 | ||
2. 版本升级履历 | ||
| 主要的版本如下所示。v1.42的详细对应内容请到下载画面下载确认。 | ||
| v1.00 | 首次升级 | |
| v1.10 | ΔV10闪灯对应，HTTP服务器功能对应 | |
| v1.20 | IEC闪灯对应，6种语言对应 | |
| v1.30 | EN50160对应 | |
| v1.40 | 新PC卡对应,GPS对应，400Hz对应，汉语对应 | |
| v1.41 | DPFsum值不良现象解除 | |
| v1.42 | 解决PC卡问题 | |
| 3. 主机版本的确认方法 | ||
| ||
| ||
 | ||
3196 的下载画面
• 公开的升级软件免费提供。是现在最新的版本。
• 下载本软件时,若出现的不良现象,请向购买代理商询问。
• 本软件的所有权、知识产权等以前权限都归弊公司所属。
请确认上面内容后，进行下载。 版本升级的方法请下载「版本升级方法」后,按说明进行。 「版本升级方法」中,记载下载之前的主机应做的准备内容和下载顺序。
v1.41是为了消除不兼容现象的版本升级。简易入门操作手册还有详细操作说明书不改订。
v1.41是为了消除不兼容现象的版本升级。简易入门操作手册还有详细操作说明书不改订。
版本升级的注意事项:
• 升级过程中,绝对不可切断主机电源。同时也不可抽去PC卡。若切断电源会使主机发生故障,无法正常操作。这种情况需要修理才可恢复。
