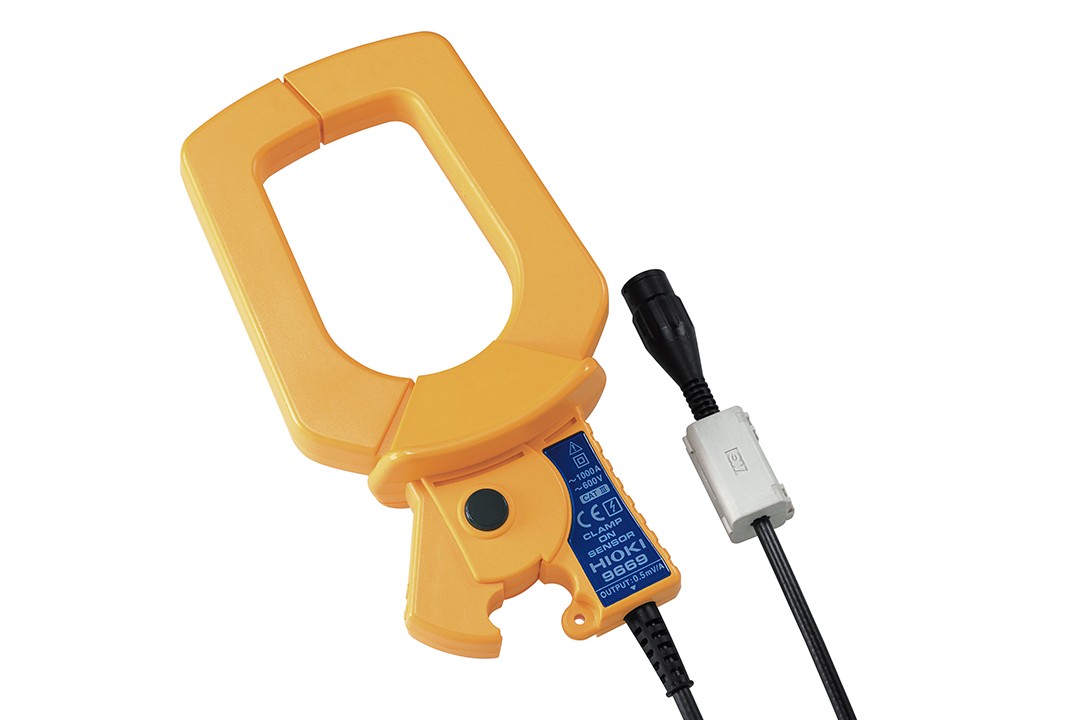

钳式传感器 9669

返回上一页
电流传感器,AC1000A
钳形电流传感器(交流电流1000A) 40 Hz ~ 1 kHz 钳口直径: 55

•适用于逆变器设备或工业用电力线
•最大可测量 500 A, 或 1000 A

基本参数


9661
9669
额定电流500 A AC1000 A AC
输出电压率AC 500 mV f.s. (AC 1 mV/A)AC 500mV f.s.(AC 0.5mV/A)
振幅精度

±0.3 % rdg. ±0.01 % f.s.
(45~66Hz, f.s.为定格的一次电流值)

±1.0% rdg. ±0.01% f.s.
(45~66Hz, f.s.为定格的一次电流值)

相位精度±0.5°(45~5kHz)±1°(45~5kHz)
最大允许输入连续 550A AC rms (45 ~ 66 Hz)连续 1000 A AC rms (45 ~ 66 Hz)
频率特性40 Hz ~ 5 kHz (±1.0 % 精度误差)连续40Hz~5kHz (±2.0 % 精度误差)
最高使用回路电压600 V rms (绝缘导体)600 V rms (绝缘导体)
钳口直径直径46 mm直径55 mm, 80 mm × 20 mm 汇流排
体积及重量77 mmW × 151 mmH × 42 mmD, 380 g , 线长: 3 m99.5 mmW × 188 mmH × 42 mmD, 590 g , 线长: 3 m
附件使用说明书×1使用说明书×1

※除了连接电能质量分析仪,还可作为电流传感器和HIOKI的钳式功率计和电压输入的记录仪一同使用。
