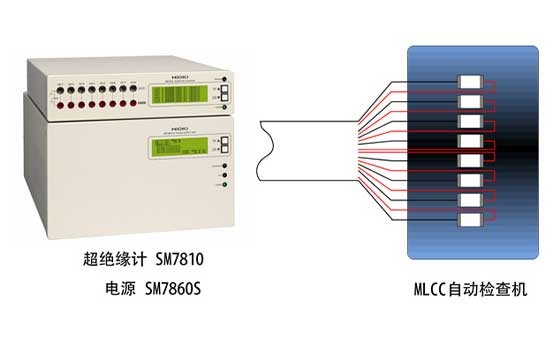

● 测量MLCC泄漏电流最快速度6.8ms，8ch同步测量
● 通过大电流量程(1mA)高速测量高电容量MLCC的泄漏电流
● 通过接触检查功能提高了检查的信赖性
● 各通道个别设置，可构筑灵活多变系统

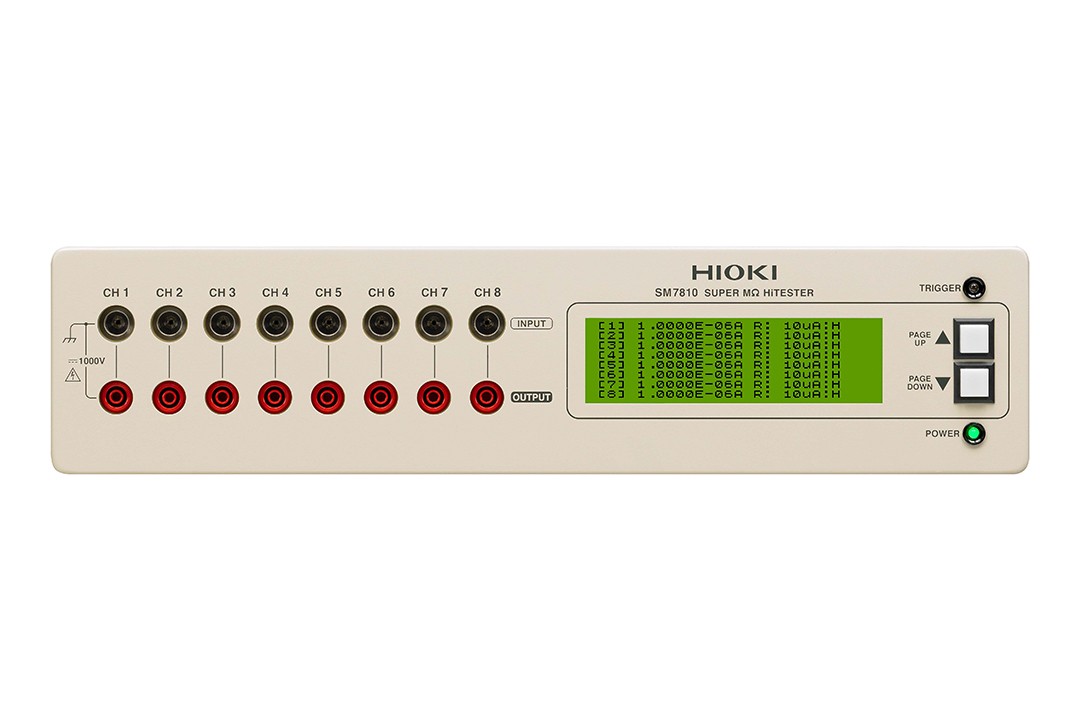

超绝缘计SM7810是特注品。输入/输出端口的连接线需另行购买，请先咨询。
*输入/输出端口的连接器/插头和连接线相关
● 电流输入端口的连接器和电压输出端口的插头不是标配附件。电压输入端口的连接器是标配附件。
● 本公司另有适合各种测量需要不同长度的各类输入端口的连接线，需另行购买，请先咨询。
*输入/输出端口的连接器/插头和连接线相关
● 电流输入端口的连接器和电压输出端口的插头不是标配附件。电压输入端口的连接器是标配附件。
● 本公司另有适合各种测量需要不同长度的各类输入端口的连接线，需另行购买，请先咨询。
技术参数 (精度保证1年，预热时间1小时以上)
| 通道数 | 8通道(并列可同时测量) |
|---|---|

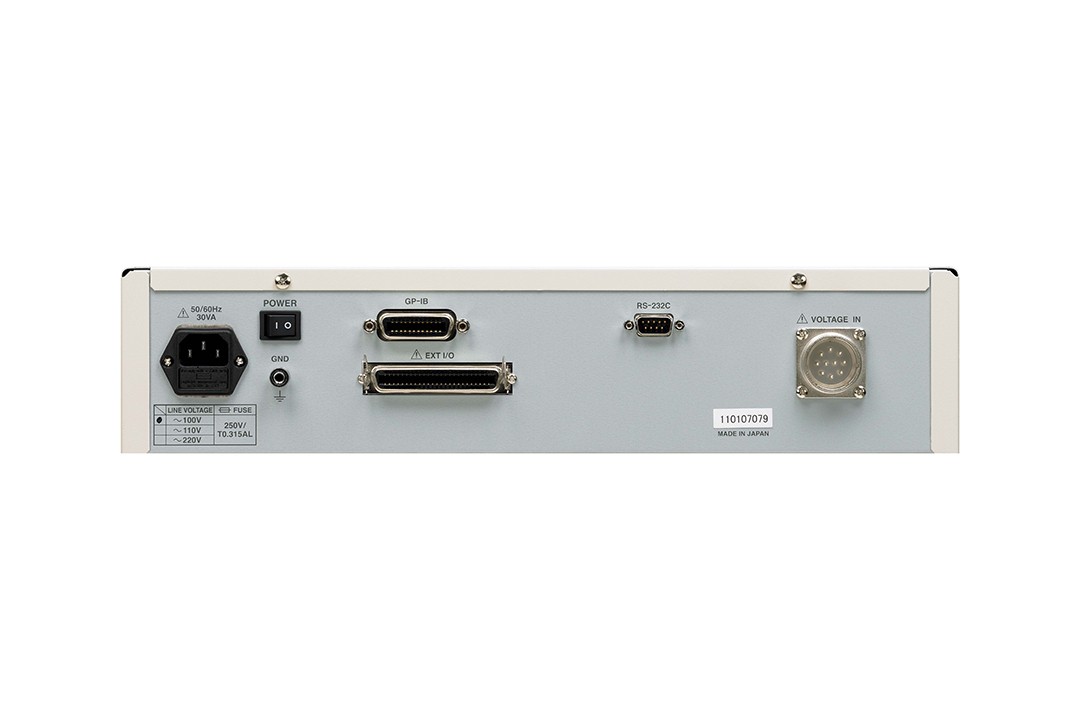

| 外加电压 | 通过外部电源供电(背部电压输入连接器输入) |
| 测量范围 | 电流：1pA～1mA 量程：100pA/1nA/10nA/100nA/1μA/10μA/100μA/1mA 电阻：1×102Ω～1×1015Ω |
| 测量速度，INDEX代表值 | FAST：6.8ms，MED：26.0ms，SLOW：100.0ms，SLOW2:320.0ms |
| 基本测量精度(1µA量程FAST值) | 电流精度：±(2.0+(0.5µ/(测量电流值)))% 电阻精度：电流精度+外部电源的电压精度 |
| 测试电压设置 | 0.1V～1000.0V(分辨率：0.1V) |
| 接触检查功能 | 与测量容量值所判断基准值相比较后判断接触状态 |
| 其他功能 | 触发延迟，平均值，接触检查，治具电容开路补偿，测量值比较和判断，治具开路补偿功能,设置条件备份, LCD显示熄灯/点灯 |
| 接口 | GP-IB, RS-232C, EXT I/O |
| 电源，消耗 | SM7810: AC 100V/110 V, 50/60 Hz, 30 VA SM7810-20: AC 220 V, 50/60 Hz, 30 VA |
| 体积及重量 | 425 mm W × 99 mm H × 488 mm D, 10.5 kg |
| 附件 | 电源线×1，电压输入连接器×1，备用保险丝(插座内)×1，橡皮底座×4，使用说明书×1 |
