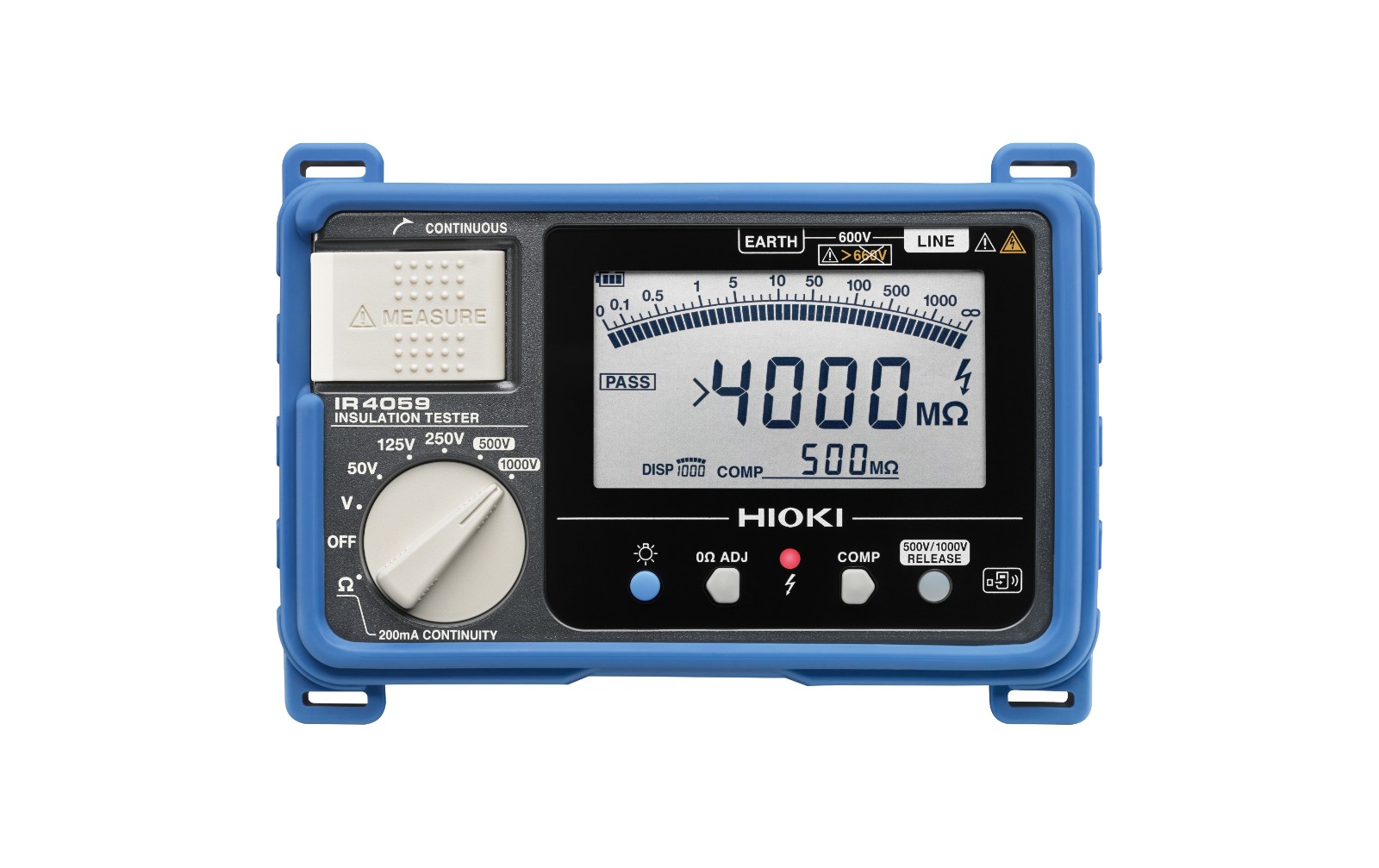

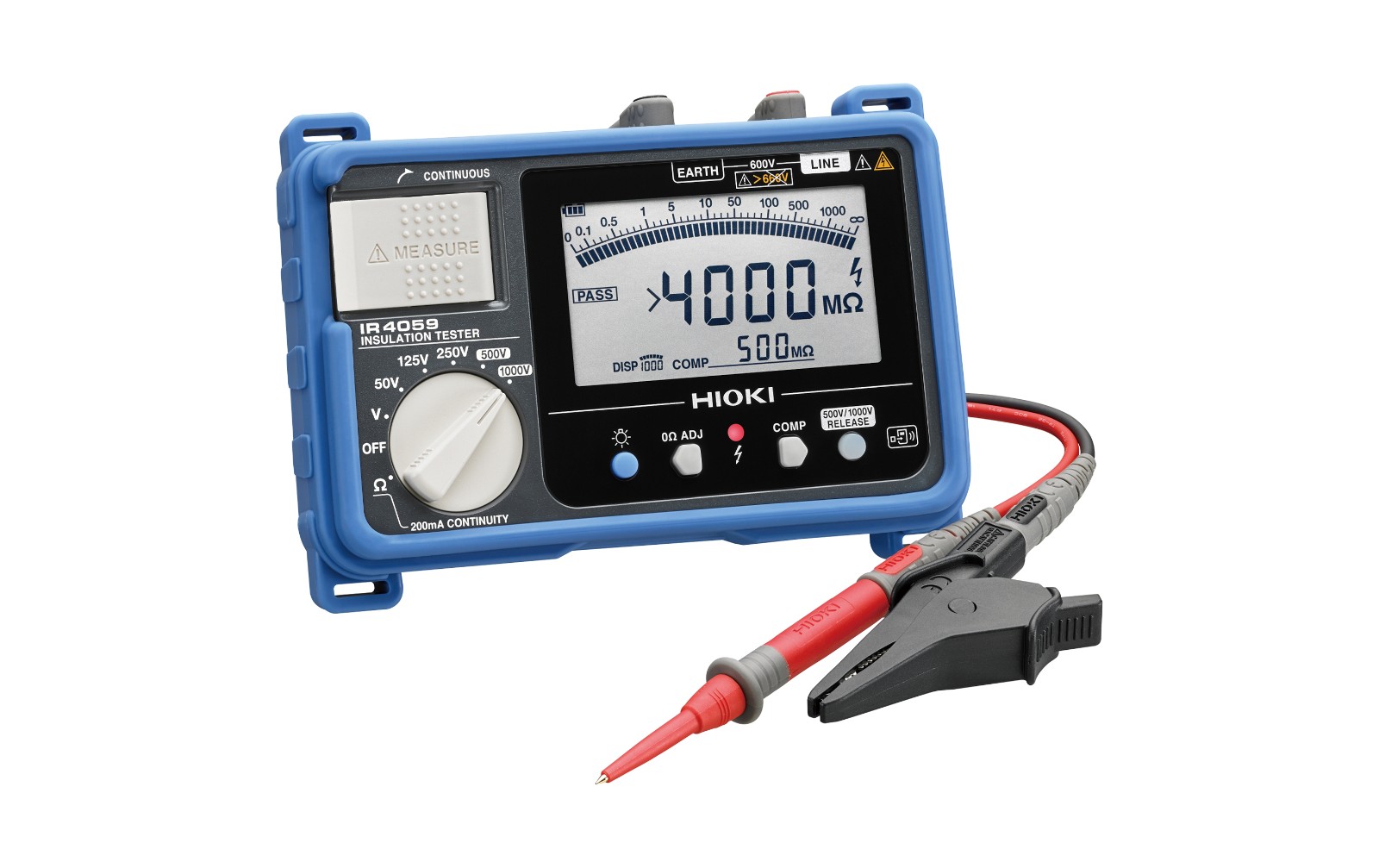

● 5档量程的绝缘电阻表
● 多功能开关的测试线，提高作业效率！通过LED灯可实现照明、远程启动测量以及获知比较器判定结果
● 为容性负载时也能稳定和高速测量，比较器判断结果响应时间为0.3秒
● LED背光灯，提高较暗处工作场所的工作效率
● 200 mA 导通检查功能
● 除AC测量外，还有助于新能源汽车等的DC电压测量功能
● 支持无线传输！ 将测量值传输到智能手机或平板电脑(连接无线适配器Z3210时)
● 将测量数据通过无线直接传输至Excel表单(连接无线适配器Z3210时)
-

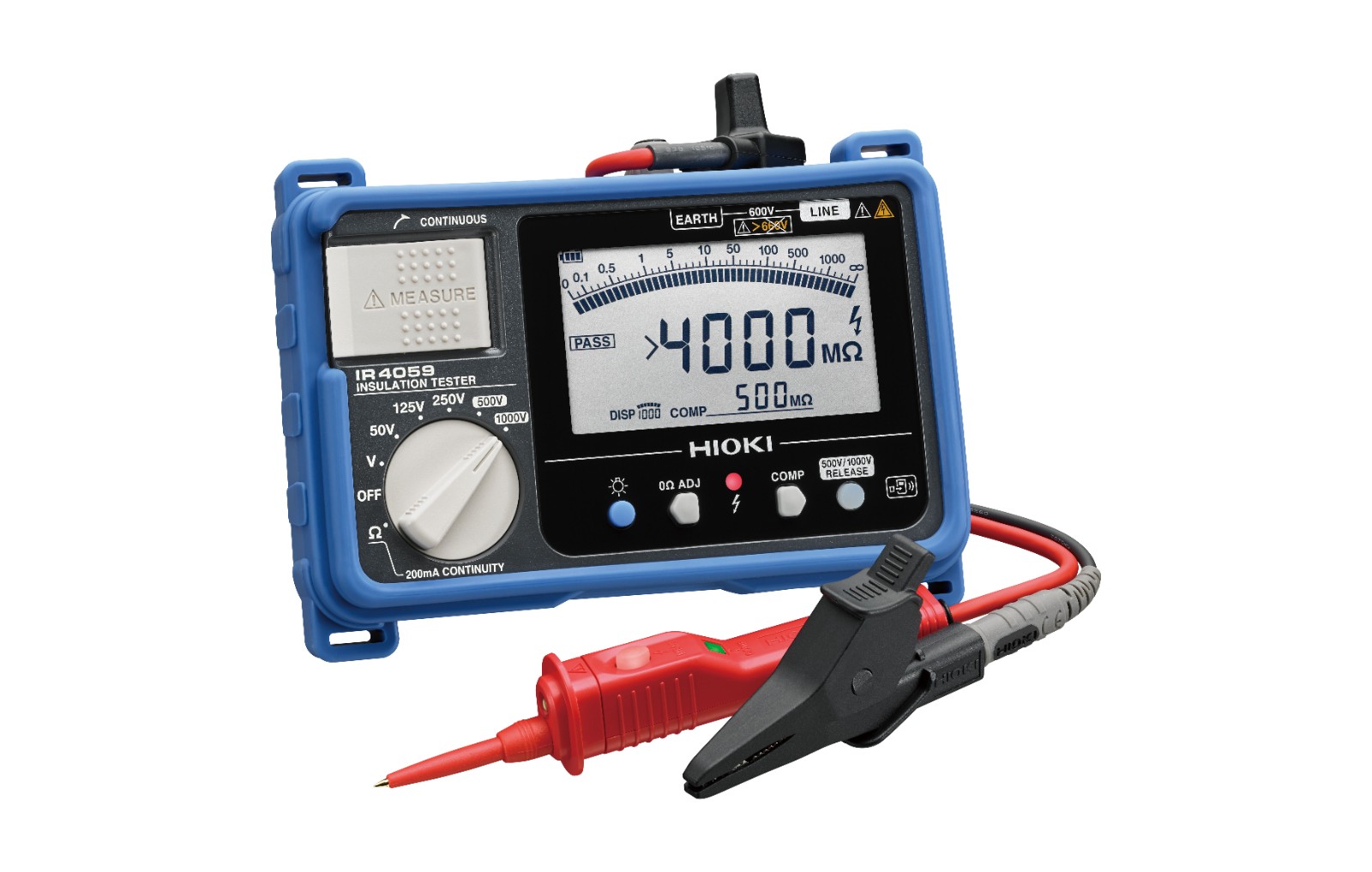

适用于新能源车的维保测试采用适配汽车维修店使用的保护器来保护绝缘电阻测试仪免受冲击。

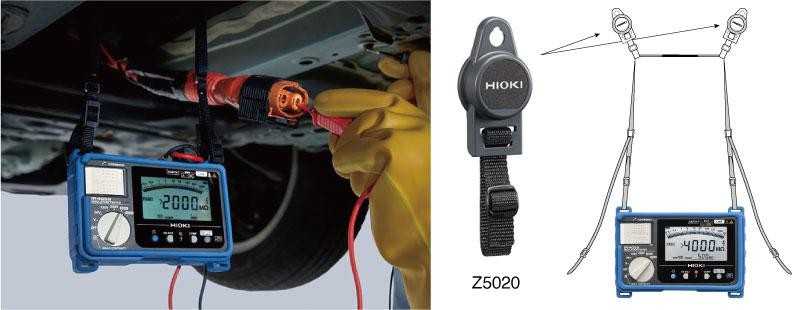

通过使用Z5020带磁铁吊带将绝缘电阻测试仪固定在车辆、门等处，便于工作时检查测量值。
注：这是一款用于新能源车维保的绝缘电阻测试仪。
-

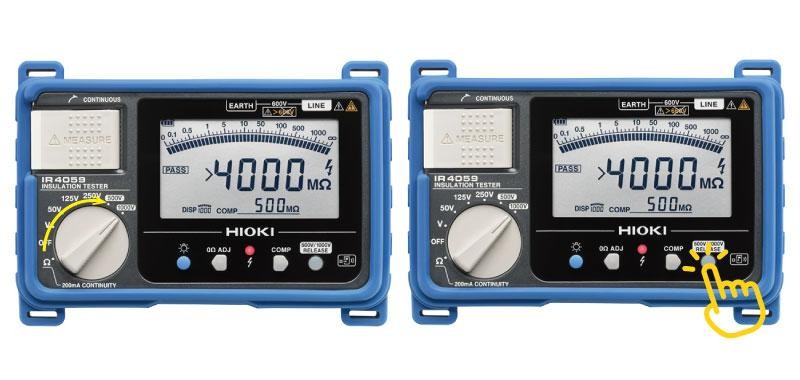

带有锁定功能，可防止因误操作而施加高压如果选择500 V或1000 V量程，必须由操作员解锁，并配备防止意外将高压施加到低压设备的功能。
-

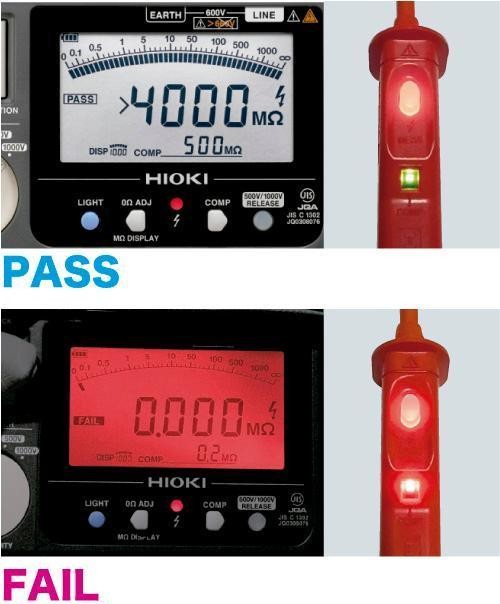

利用比较器功能来判断测量结果将测量值与预设参考值进行比较，高于参考值的值被判断为PASS，小于参考值的值被判断为FAIL。
如果结果为“FAIL（不合格）”，将收到连续蜂鸣声通知，并且显示屏红灯亮起。 可以一目了然地检查PASS/FAIL结果。
-

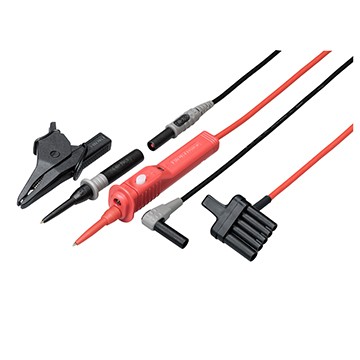

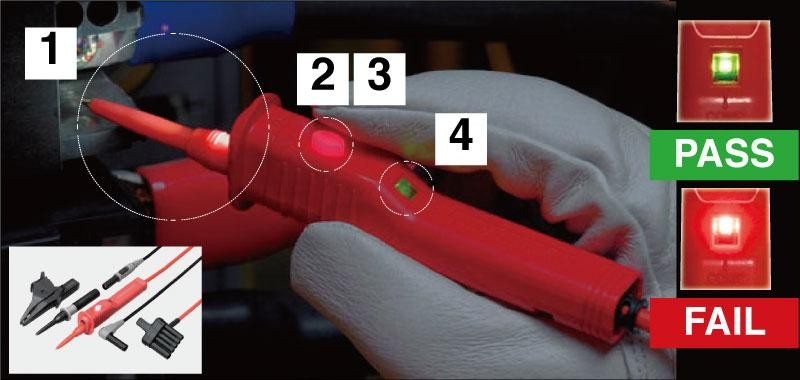

带开关的测试线，提高工作效率使用具有以下4种功能的带开关测试线L9788-10（配件）大大提高了工作效率。
1. LED灯照明周围环境
2. 电线带电时亮起红灯
3. 测量启动开关
4. 比较判定结果用不同颜色显示
-

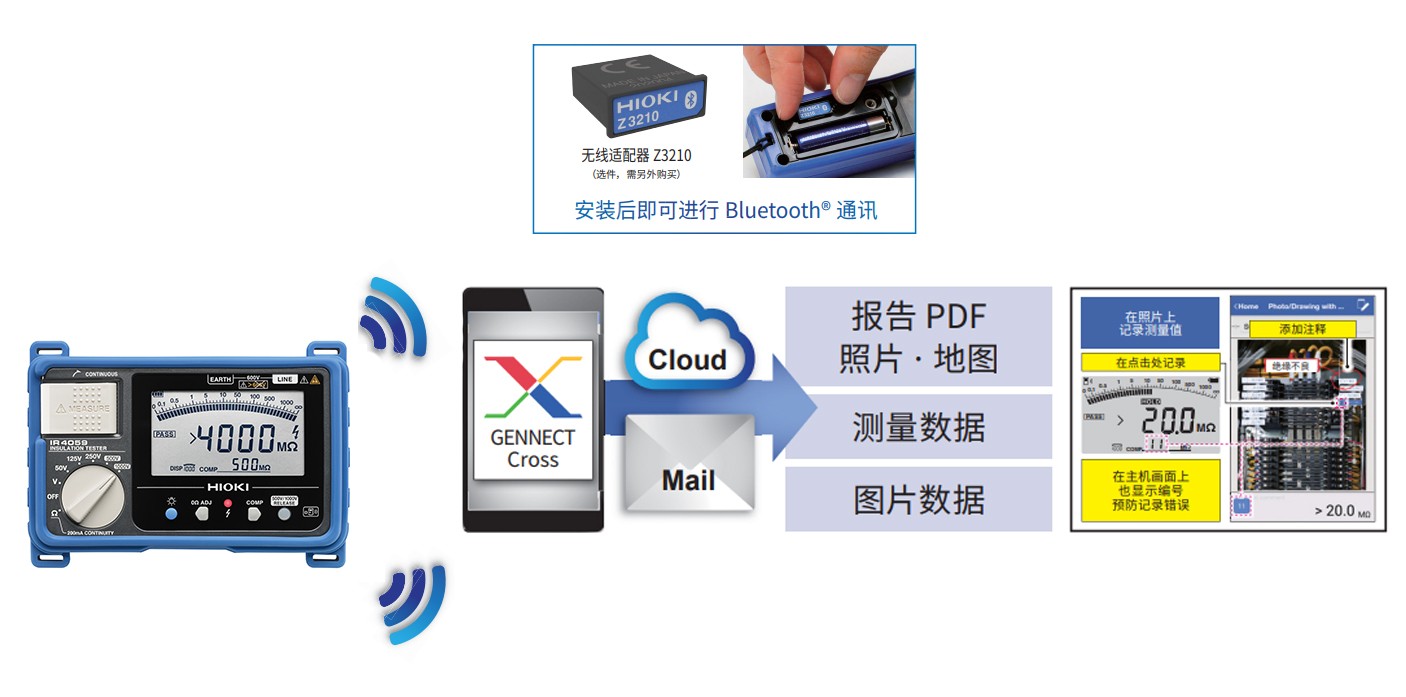

传输至专用免费软件 GENNECT CrossGENNECT Cross是cq9传奇测量仪器专用的免费应用软件，可进行测量结果的确认、管理、及报告制作。与在测量拍摄的照片或地图以及图纸联动，在现场就能流畅得进行数据管理。
*需与无线适配器Z3210配套使用。
-
兼容无线，无线通讯功能更方便 -

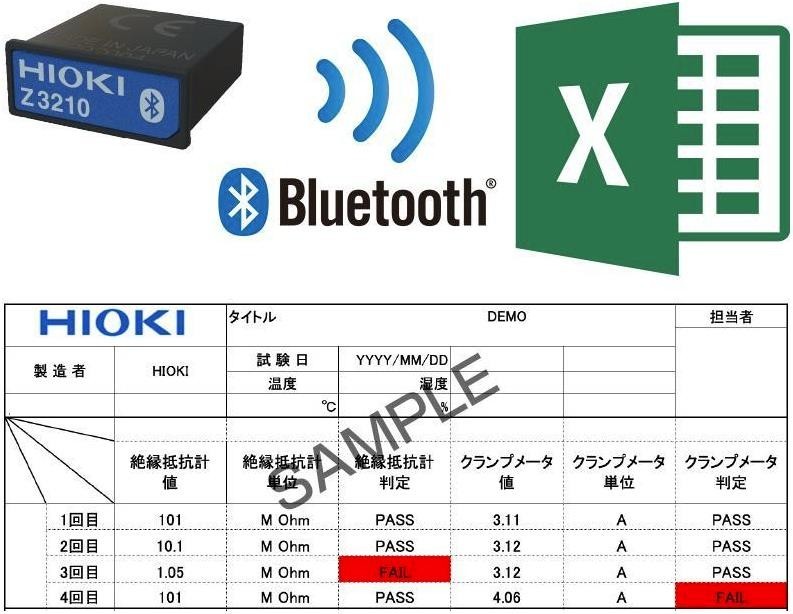

将测量数据直接输入到 Excel® 表格测量数据可直接传输到Excel文件中。打开Excel®文件，选择单元格跳高高电子待机状态。按下Hold键，测量仪器的显示的数据内容将被传送并导入到被选择的单元格中。
*通过无线适配器 Z3210可实现Bluetooth®通讯。
-
产品坚固、防摔具有防跌落设计，可承受混凝土上1m高处跌落，保证现场使用安全。
-
显示屏配备背光，即使在昏暗的环境，也能方便读取测量值 -
200mA地线连续检查功能
可以根据道路运输车辆的安全标准对电动汽车和混合动力汽车进行间接接触保护测试。
基本参数（精度保证时间1年）
| 额定测量电压 | DC 50V | DC 125V | DC 250V | DC 500V | DC 1000V |
|---|---|---|---|---|---|
| 有效最大显示值 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
| 精度 第1有效测量范围MΩ | ±2% rdg. ±2dgt. 0.200〜10.00 | ±2% rdg. ±2dgt. 0.200〜25.0 | ±2% rdg. ±2dgt. 0.200〜50.0 | ±2% rdg. ±2dgt. 0.200〜500 | ±2% rdg. ±2dgt. 0.200〜1000 |
| 最低测量电阻值 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
| 过电压保护 | AC 600 V (10s) | AC 660 V (10s) | |||
| DC 电压量程 | 4.2V (分辨率0.001V)~600V (分辨率1V), 4档量程， 精度: ±1.3% rdg. ±4 dgt., 输入电阻: 100 kΩ 以上 |
|---|---|
| AC 电压量程 | 420V (分辨率0.1V) / 600V (分辨率1V), 2档量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., 输入电阻: 100 kΩ以上，平均值整流有效值指示 |
| 低电阻量程 | 用于检查接地线导通, 10 Ω (分辨率0.01 Ω)~1000 Ω (分辨率1 Ω), 3档量程， 基本精度: ±3 % rdg. ±2 dgt., 测试电流200 mA 以上(6 Ω以下时) |
| 显示 | 半透射型FSTN液晶、背光、柱状图 |
| 响应时间 | 比较器判定结果响应时间：约0.3s（基于内部测试） |
| 功能 | 1分钟显示，通电报警，自动放电，自动AC/DC判断，比较器，防摔，自动省电 |
| 电源 | 5号碱性电池( LR6 ) x 4，连续使用：20小时(基于内部测试) |
| 体积及重量 | 160 W × 98 H × 46 D mm, 536 g(含电池和测试线) |
| 附件 | 带开关测试线L9788-10 x 1, 连接线L4930 ×1, 鳄鱼夹L4935 ×1, 测试针 L4938 ×1, 保护壳Z5042 x 1, 挂绳 ×1, 使用说明书×1，5号碱性电池( LR6 ) x 4 |
L9788选件

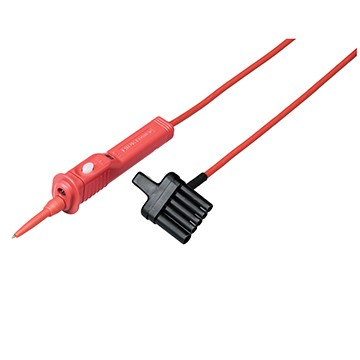

※L9788-10带开关，属于IR4059标配；※L9788为专用选件
L4930选件

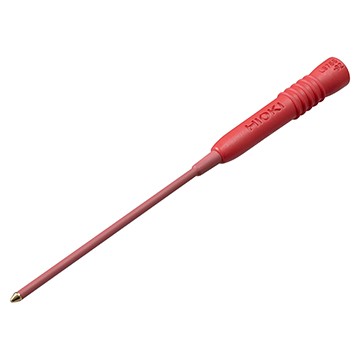

※L4930为标配；※L4938为标配；※L4935为标配
无线通讯
手机/平板连接
无线适配器Z3210使用时

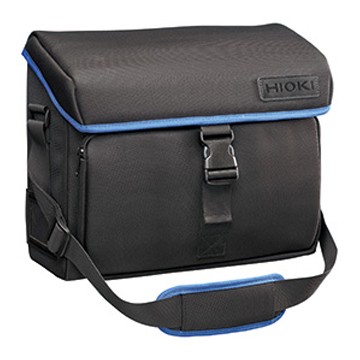

携带包
其他

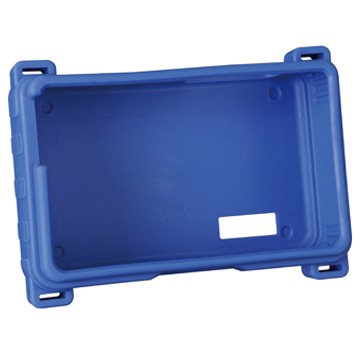

※Z5042为标准附件
