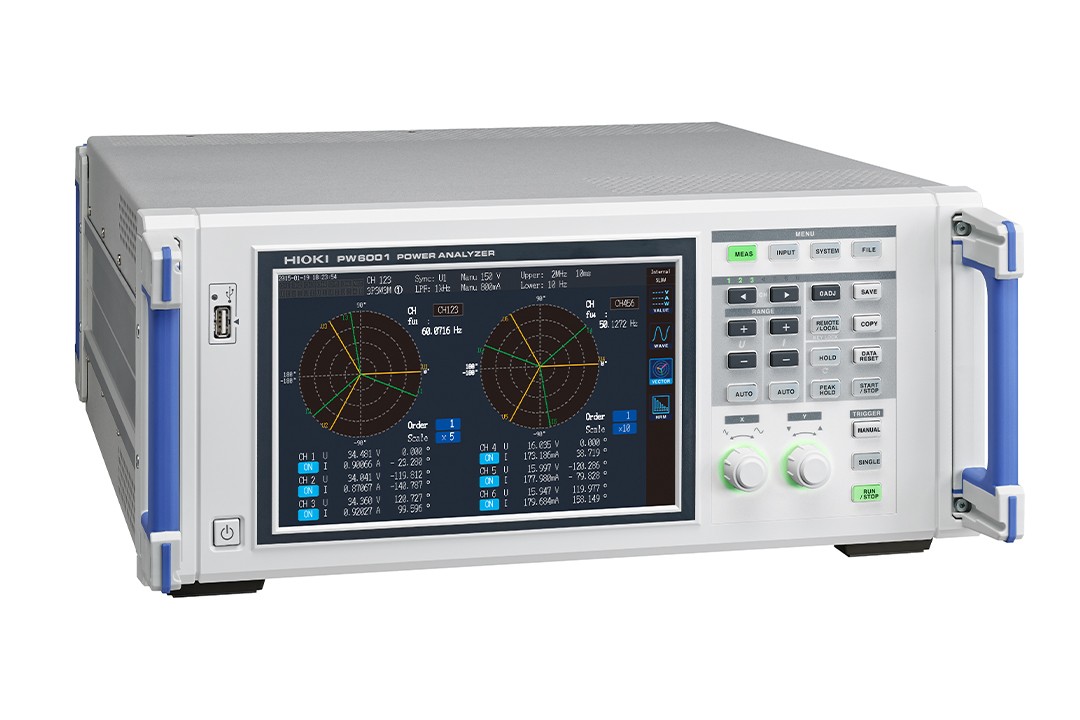

● 功率基本精度±0.05％※1 （※1仅指主机精度，但即使加上电流传感器精度也可达到±0.075%）
● 抗干扰性强且高稳定性（80dB/100kHz的CMRR, ±0.01%/℃的温度特性）
● 还能准确测量变化大的负载，TrueHD 18bit
● 在保证最高精度的同时达到10ms的更新率（通过专用IC所有测量都是独立并同时运算）
● 对于准确且稳定的效率测量很重要的一点：DC基本精度±0.07%
● 频率带宽 DC 0.1 Hz ~ 2 MHz
● 高速采样 18 bit，5 MS/s，实现可靠的频率分析
● 最大12ch※2，实时连接2台的同步功能
※2 6ch机型使用光连接线（最长500m）连接2台，可以同步数据和波形。
● 无需示波器的波形分析，马达分析专用触发
● 带宽1.5MHz，最大100次的宽频谐波分析
● 通过蓝牙®无线技术兼容的适配器，将测量值传输至cq9传奇的数据采集仪（兼容 LR8410 Link）
-
产品介绍视频 -
宽广且稳定的频率特性类似于SiC半导体器件的普遍使用，开关设备高速化要求提升，功率测量的带宽要求日益提高。PW6001和我司之前的机型3390相比，频带和采样率是其10倍。 高精度、宽频带且高稳定性。兼备功率测量中重要的三要素，内含卓越技术的基本性能实现详细的功率分析。
-
进行电抗器的损耗测量中的必要功能

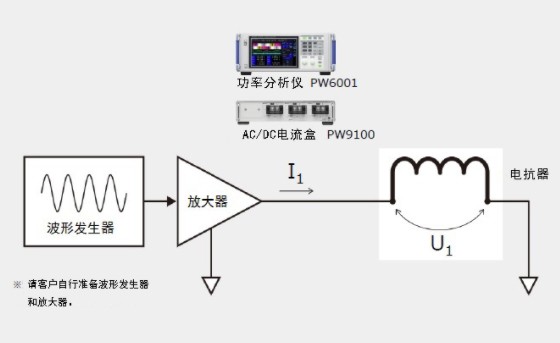

被称为电抗器中的低功率因数测量要求，除了测量仪器的精度以外，传感器的相位特性，系统的抗干扰环境等系统的兼容性是很重要的。 PW6001具备相位补偿功能以及传感器的一体化等功能能够完美解决电抗器测量中让人困扰的问题。
-
实现真正的频率分析，5MS/s高速采样为了正确进行PWM波形的功率分析，必须依据测量采样率定理。PW6001为了实现2MHz的测量带宽，对输入信号以5MS/s直接进行采样。可进行无混叠误差的分析。
-

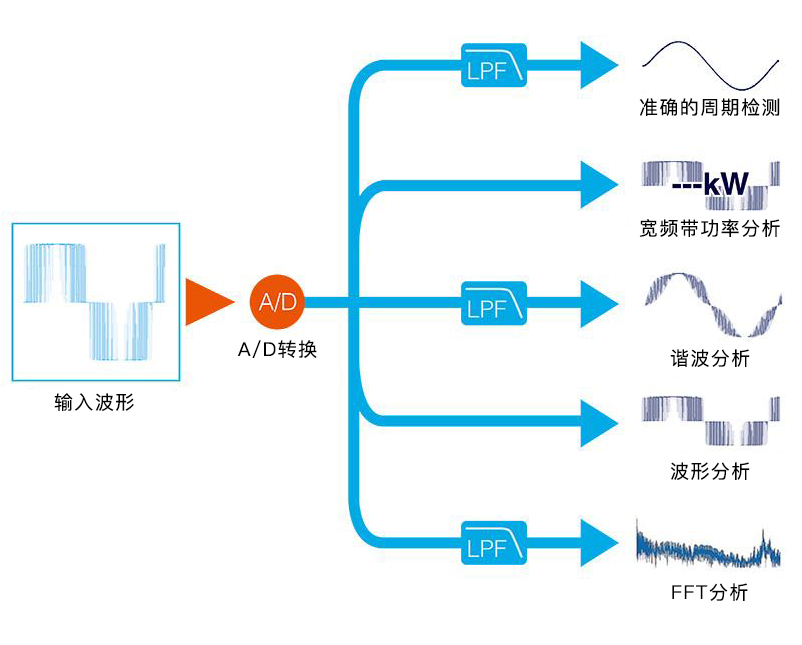

实现功率分析引擎Ⅱ，高速并同时运算周期检测/宽频带功率分析/谐波分析/波形分析等所有测量都是独立的数字处理，不会互相影响。通过高速运算可以在保证最高精度的情况下达到10ms的数据更新速度。
-

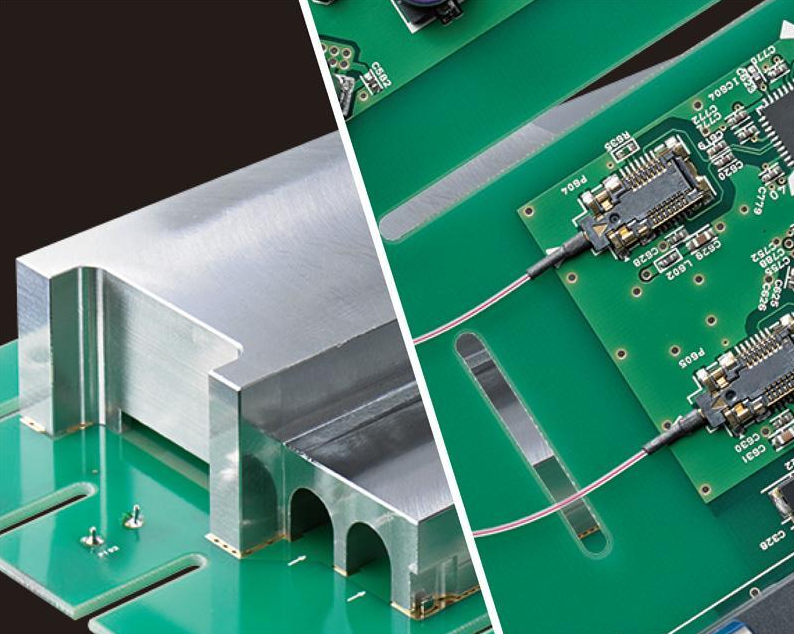

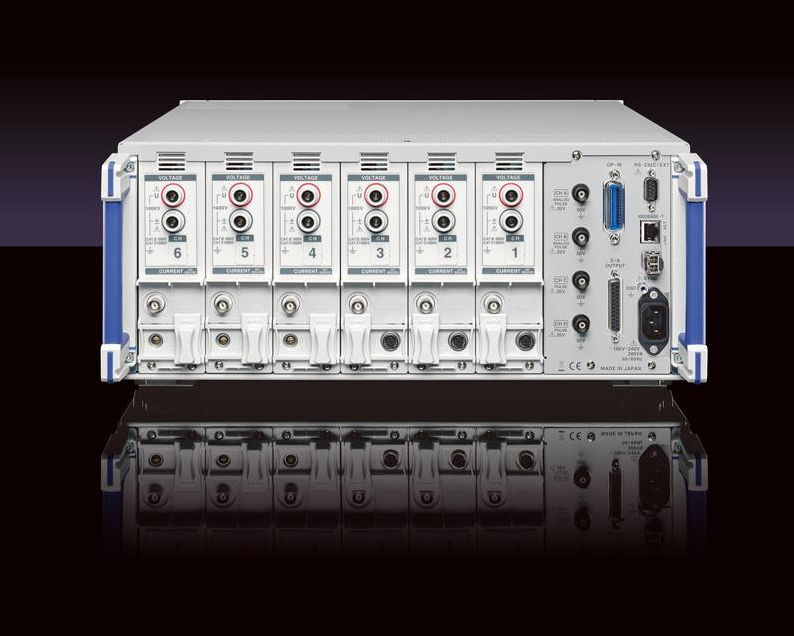

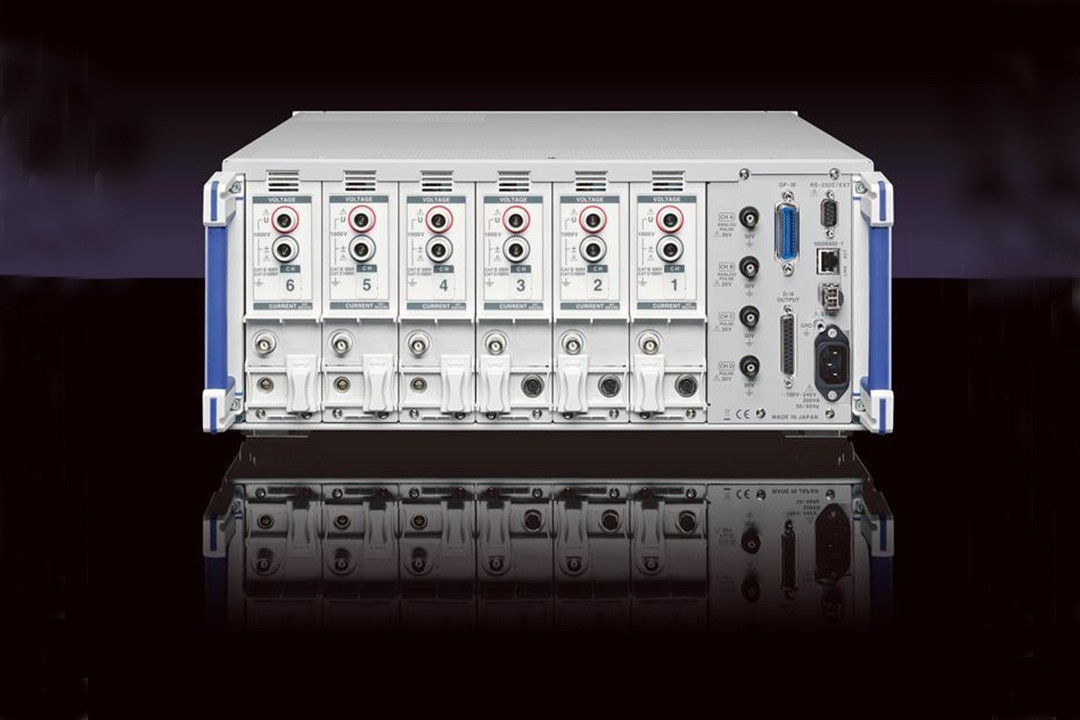

抗干扰及温度变化能力强 追求稳定性由金属切削所形成的的具备独特性质的坚固护套，从输入端口开始保证爬电距离的光绝缘装置。2个关键装置提高抗干扰性能，实现高稳定性和80dB/100kHz的CMRR性能。另外，温度特性提高到±0.01%/℃，使高再现性测量成为可能。
-

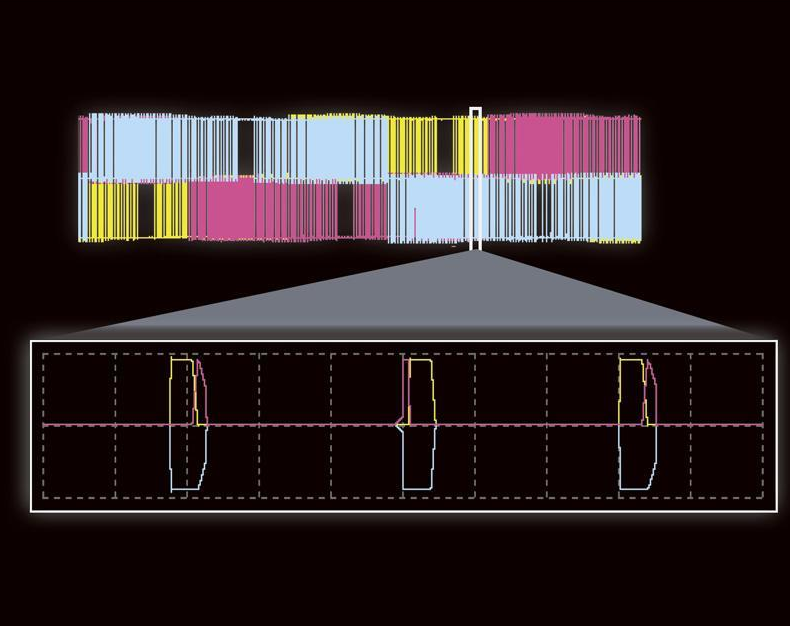

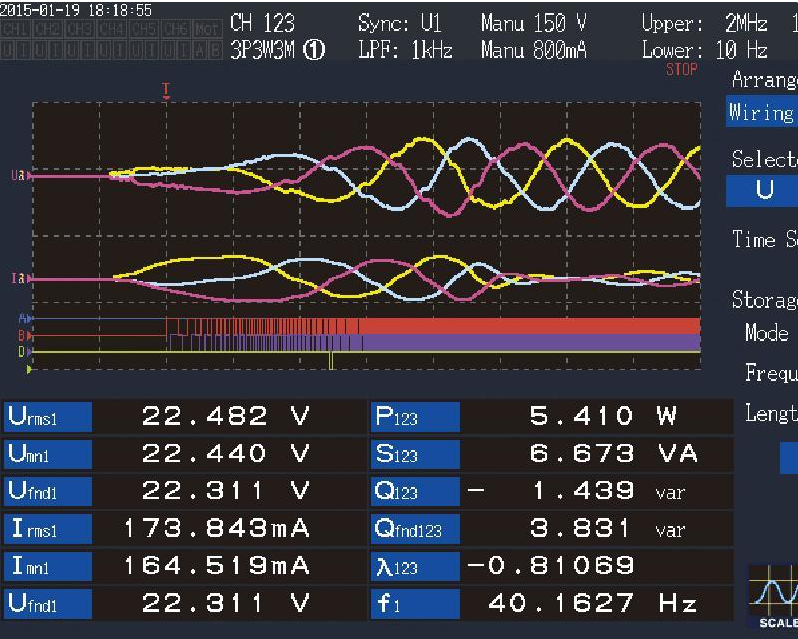

无需示波器的波形分析除了电压、电流以外，还能同时显示扭矩传感器和编码器信号。不仅具备触发、预触发功能，还有PWM波形触发、编码器脉冲触发等便于进行马达分析的触发功能。
-

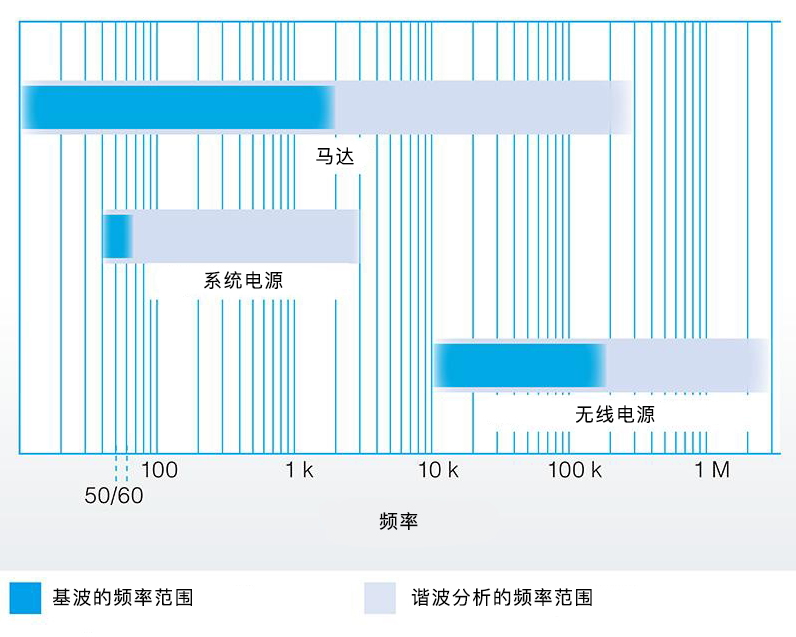

最大带宽1.5MHz的谐波分析本机基波频率0.1Hz ～ 300kHz，可分析带宽1.5MHz，最多100次的宽频谐波分析。可以测量马达的基波分析和无线充电的传输波形的畸变率。
-

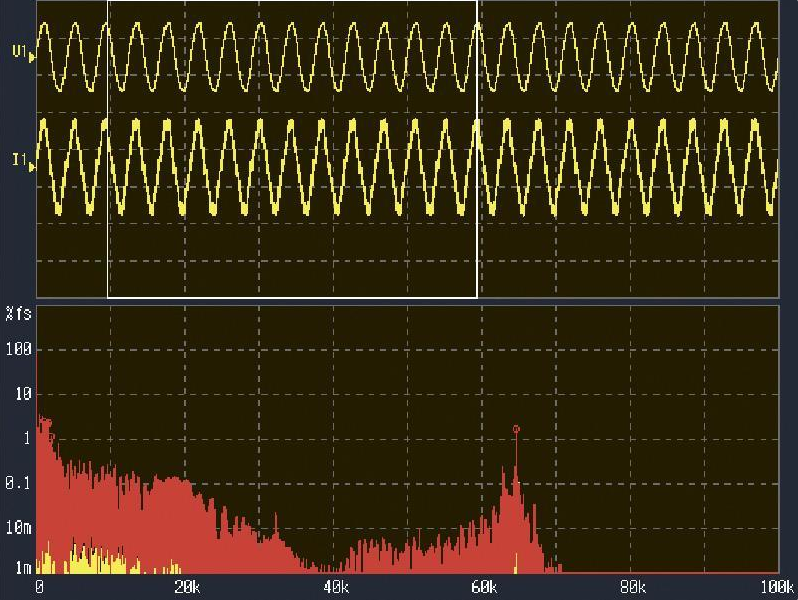

FFT分析目标波形最大2MHz的频率分析。可任意指定波形的分析范围，可显示前10个点的峰值和频率。可以观测谐波中无法显示的频率成分，并保存测量结果
-

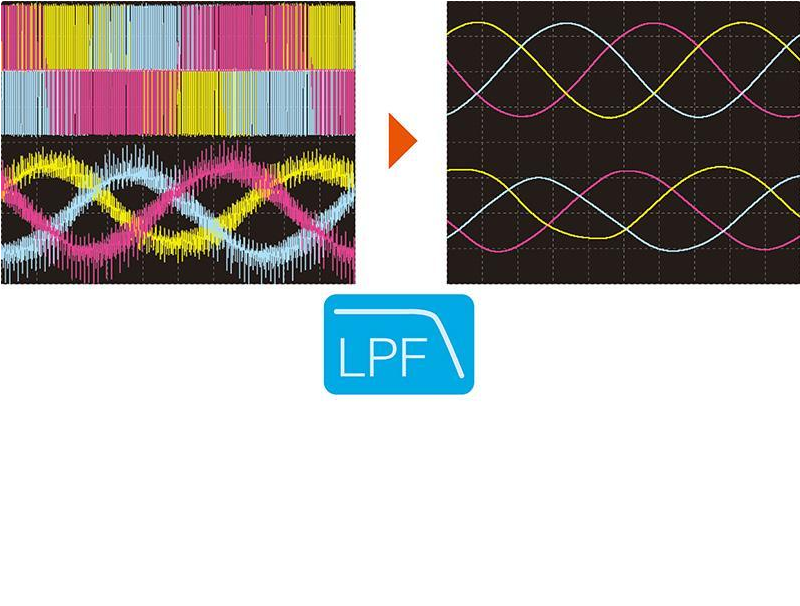

描绘目标波形的数字LPF根据测量对象选择截止频率。数字LPF彻底去除干扰，并描绘出目标波形。
-

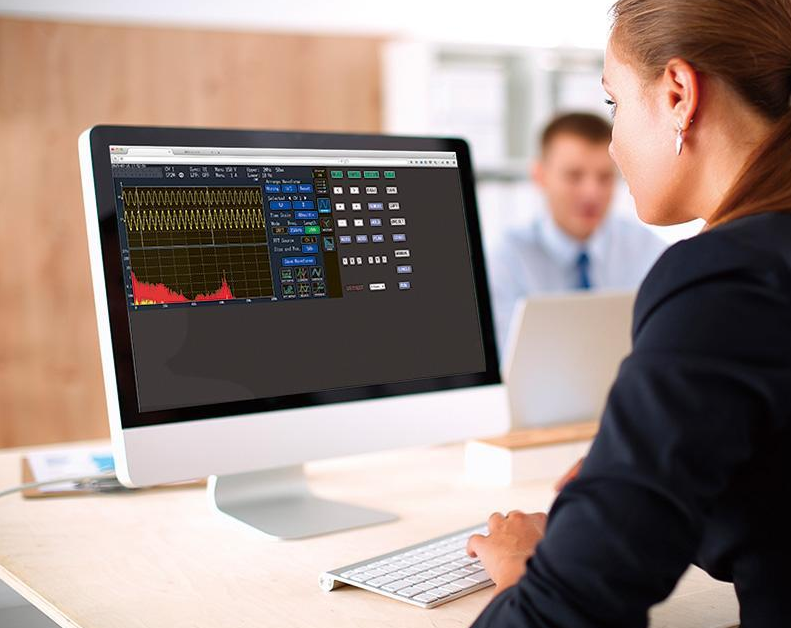

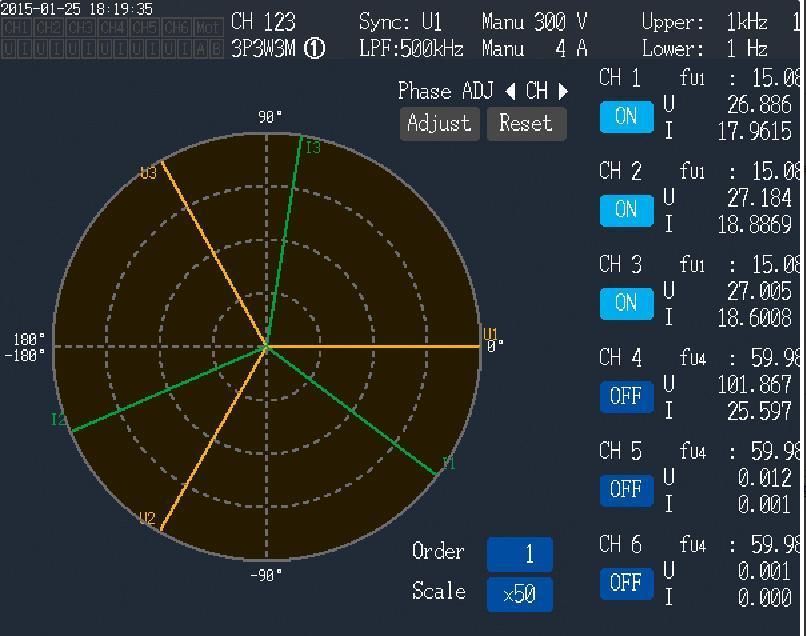

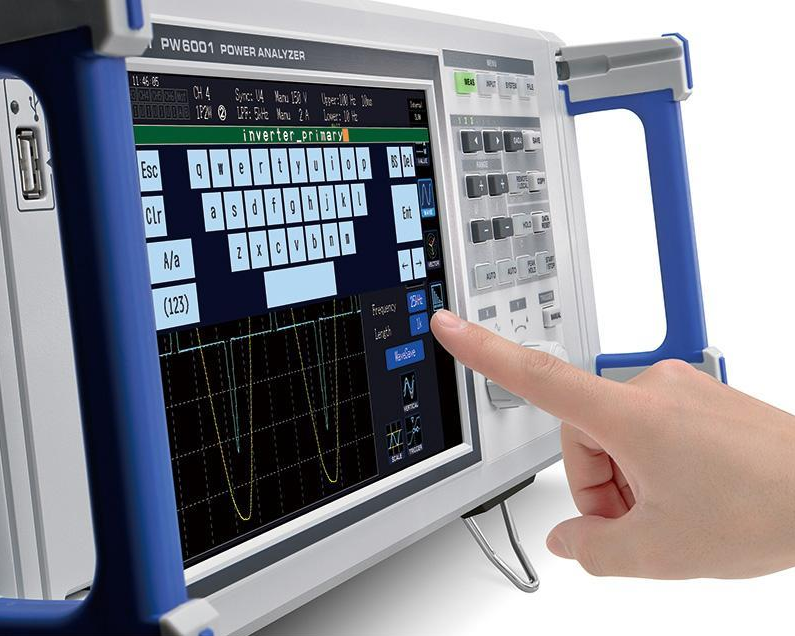

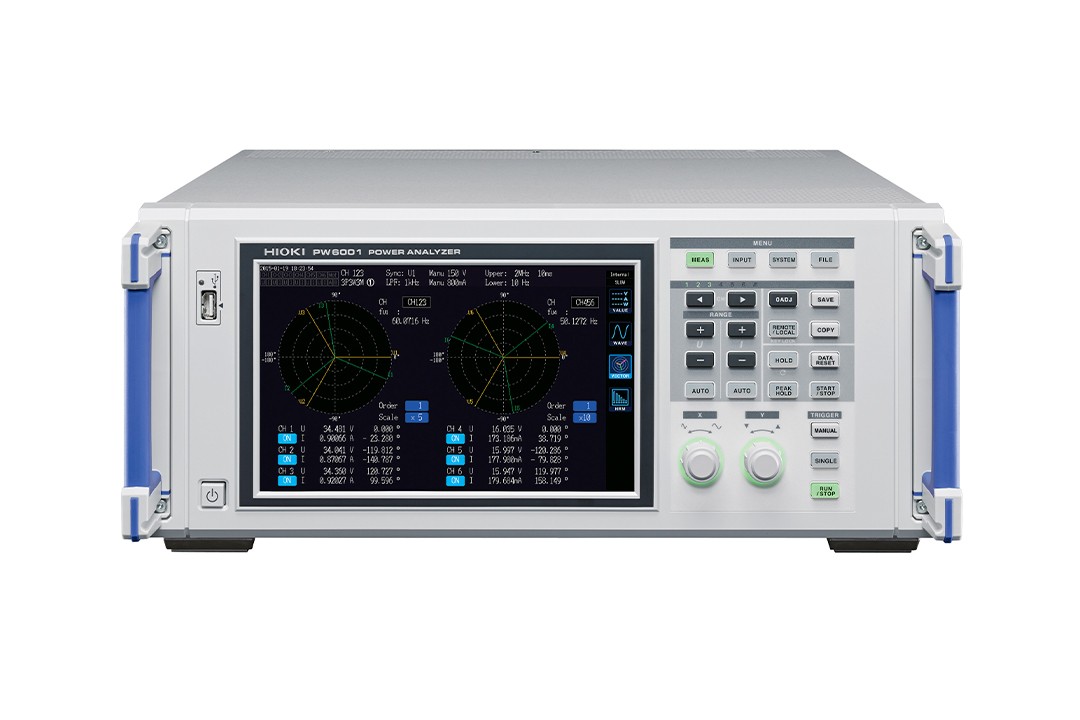

直观引导的操作性可缩短操作时间，集中进行分析。配备了软键盘的9英寸触摸屏，横向纵向操纵波形的双旋钮，防止接线错误的接线确认功能，可通过手写或软键盘的画面拷贝上输入注释。
-

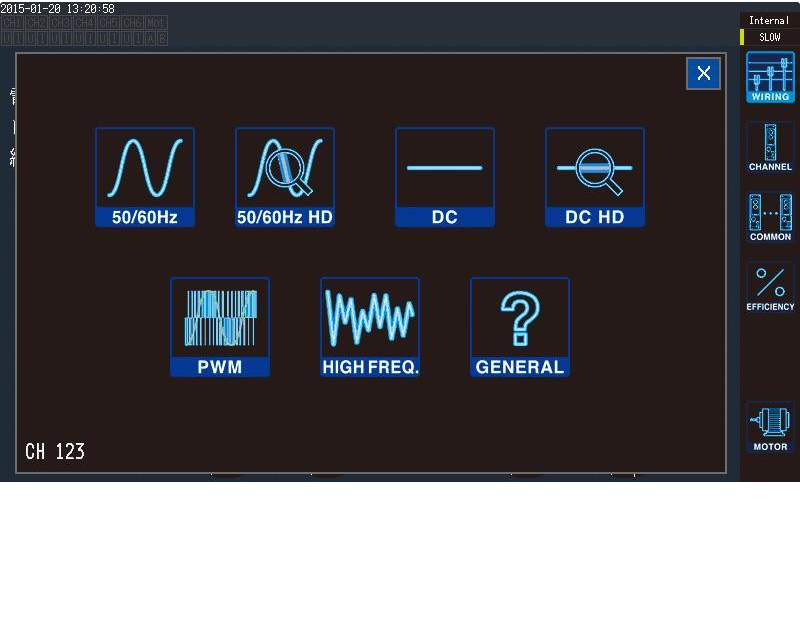

一键设定，快速测量具备仅需选择被测物DUT的简易设置功能。选择接线种类，可按照自动最适合设置开始快速测量。
-

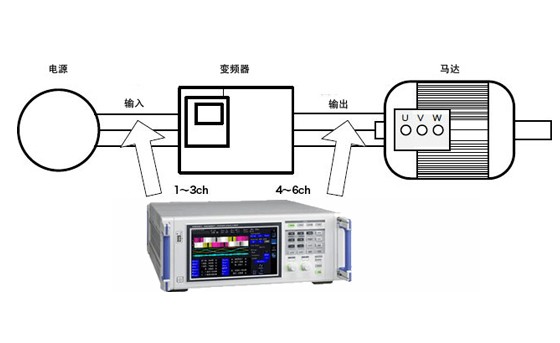

效率测量中重要的DC精度具备仅需选择被测物DUT的简易设置功能。选择接线种类，可按照自动最适合设置开始快速测量。
-

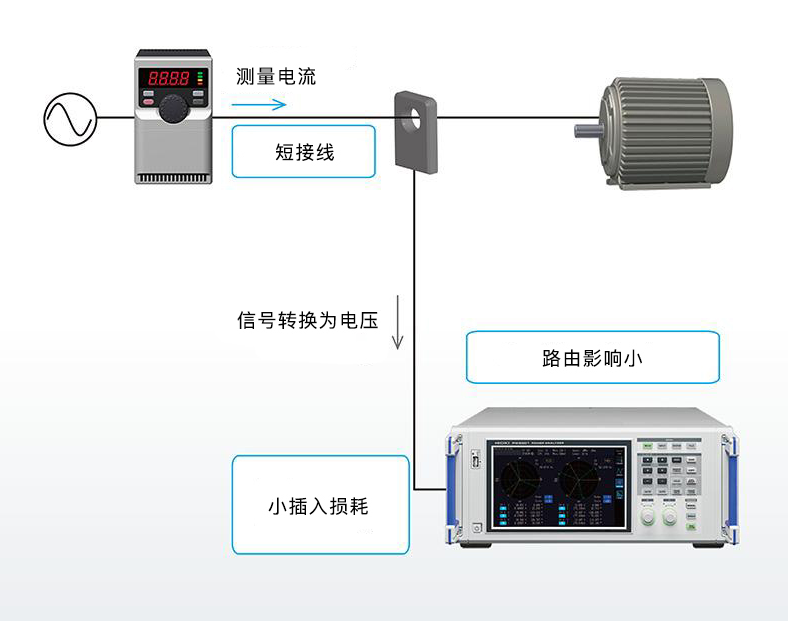

针对高精度测量的专用电流传感器设计将电流传感器连接到测量对象的配线上。减轻了配线和 测量仪器损耗的影响，能够在最接近实际工作环境的接 线状态下测量高效率系统。
-

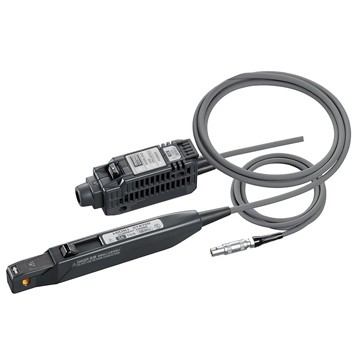

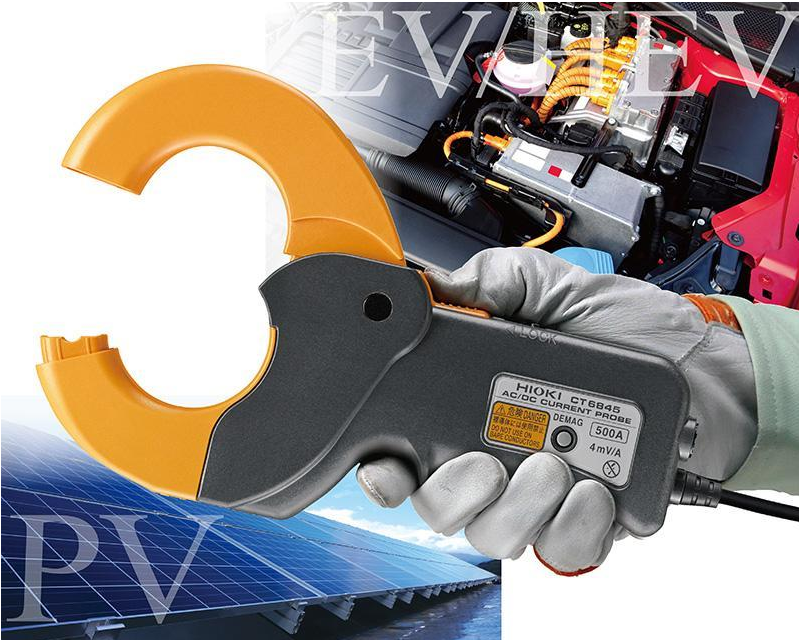

高精度钳式电流传感器广泛的温度特性，使用温度范围-40℃〜 85℃。可用于恒温室内的设备工作评估或温度变化剧烈的仪器内部。可靠的性能帮助用户进行测量。
-
传感器组合精度±0.11%主机精度±0.05%加上传感器精度±0.06%，可以实现±0.11% 的高精度。而且丰富的传感器种类能够测量10mA微小电流到1000A的大电流*。 *有效测量范围
-

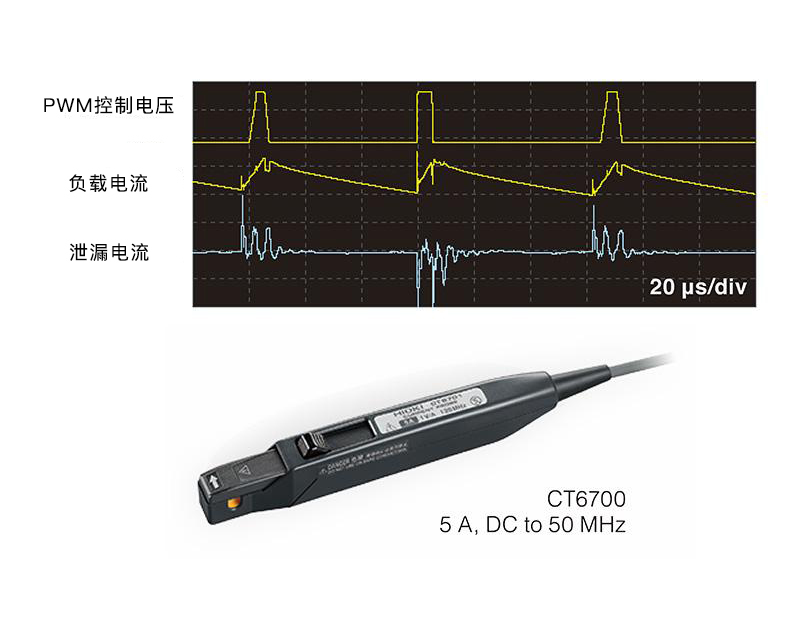

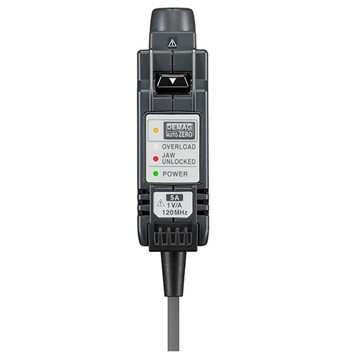

宽频带电流传感器和CT6700组合可以测量1mA的微小电流。适用于观测变频器的泄漏电流波形。
-

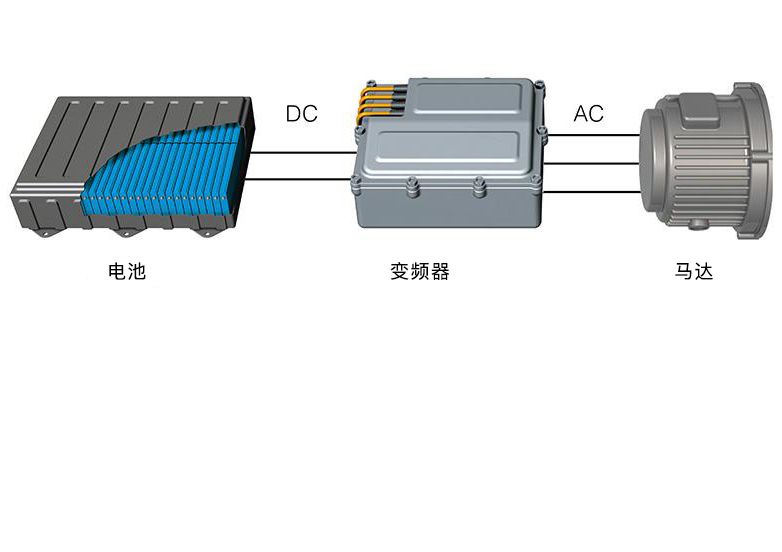

变频器测量的理想选择PW9100以新开发的DCCT方式，在额定50A下实现较高的测量频带和测量精度。充分发挥功率分析仪PW6001的潜能的直接连接型电流测量工具。
·额定：50A
·测量频带：DC 〜 3.5MHz
·和PW6001组合的功率精度：±0.075%
·CMRR(100kHz)：120dB -
PC通讯软件 PW CommunicatorPW Communicator用于PW6001和PC之间通讯的应用软件。可在本公司主页免费下载。带有PW6001的设置、测量值监视、通讯获取数据、效率运算等方便的功能。
-
通过LAN连接进行远程操作使用普通浏览器软件，即可远程操作PW6001。也可以使用平板电脑、智能手机等来操作。
-

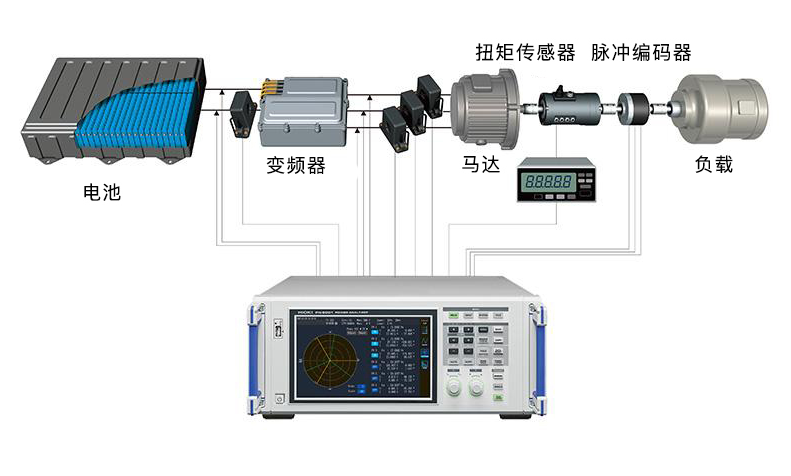

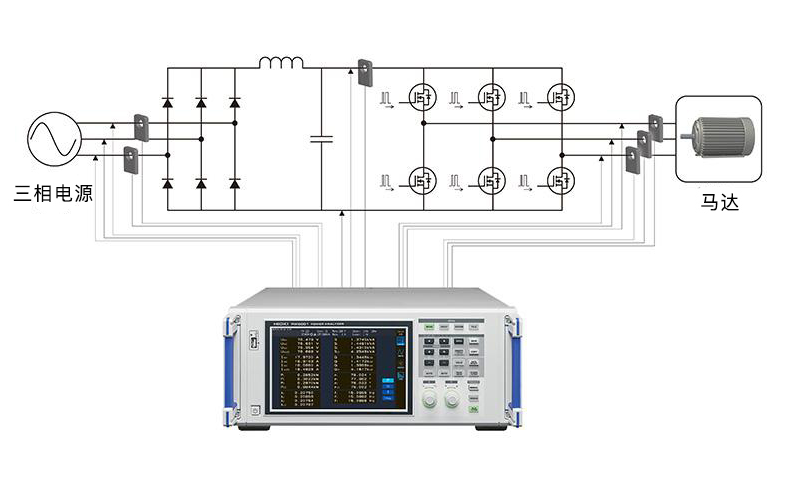

丰富的马达分析功能从扭矩计、转速计输入信号，可测量马达功率。不仅是马达功率、电相角等马达参数，日照计或风速计等的输出信号也可测量。
-
高分辨率的SiC测量对低导通电阻的SiC半导体开关的PWM波形进行高精度测量时需要高分辨率。TureHD18bit将这种前所未有的高精度测量变为可能。
-

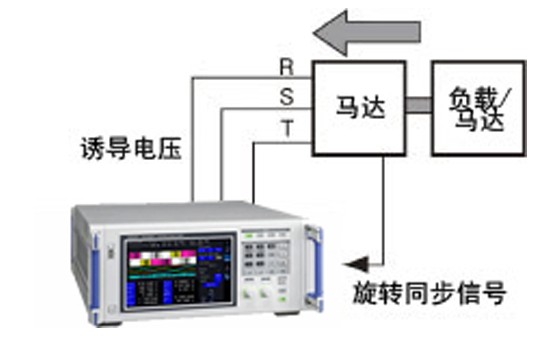

升级更新的电气角测量功能搭载的电气角测量功能是高效率同步马达的马达参数测 量，以及通过dq坐标系进行的矢量控制中不可或缺的功 能。可实时测量以编码器脉冲为基准的电压·电流基波 成分的相位。另外，可通过检测A相B相脉冲的正转反转 来进行扭矩和转速的4象限分析。
-

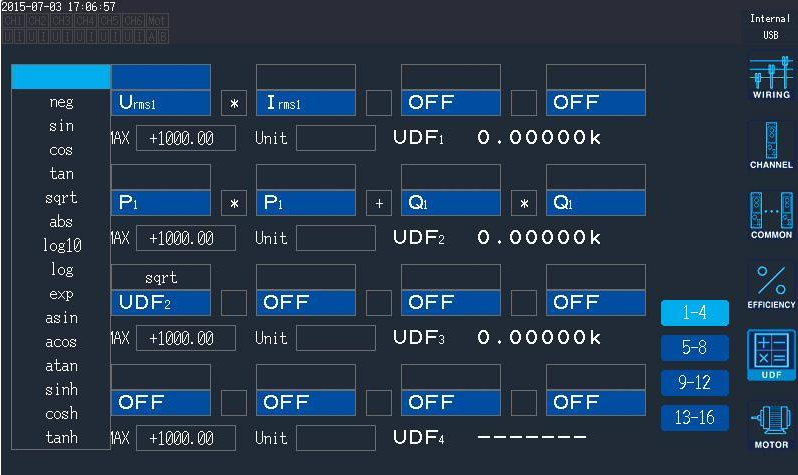

实时显示任意运算结果通过设置公式来自由运算PW6001的测量值。能够输入最多16种运算公式，也能对应sin、log等的数学函数。能够将运算结果用作其他运算公式的参数，还能进行复杂的运算。
·太阳能的模块等多系统的效率、损耗的计算
·马达矢量控制中的Ld.Lq的计算
·使用爱泼斯坦方法的变压器的B、H计算 -

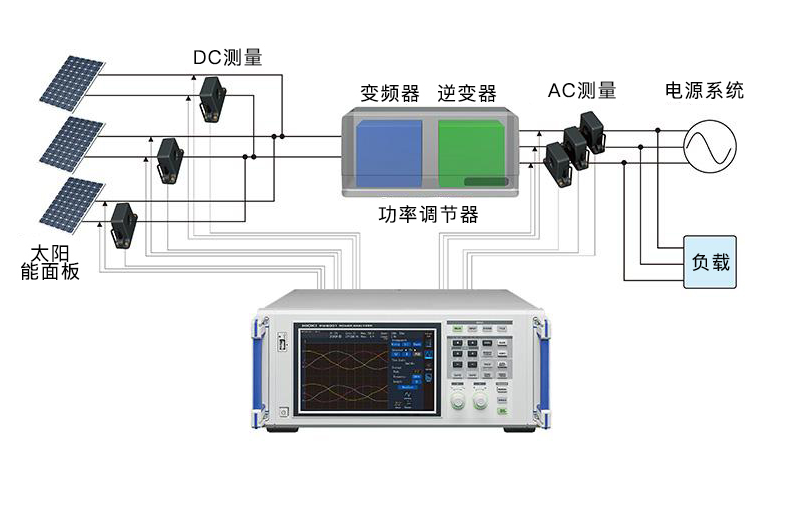

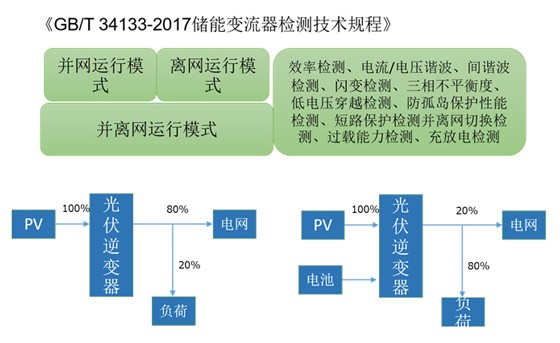

支持光伏逆变器PCS的测量可同时显示效率、损耗、基波无功功率Qfnd、DC纹波率、三相不平衡率等PCS需要的参数。需要的测量项目一目了然，提高测试效率。
-

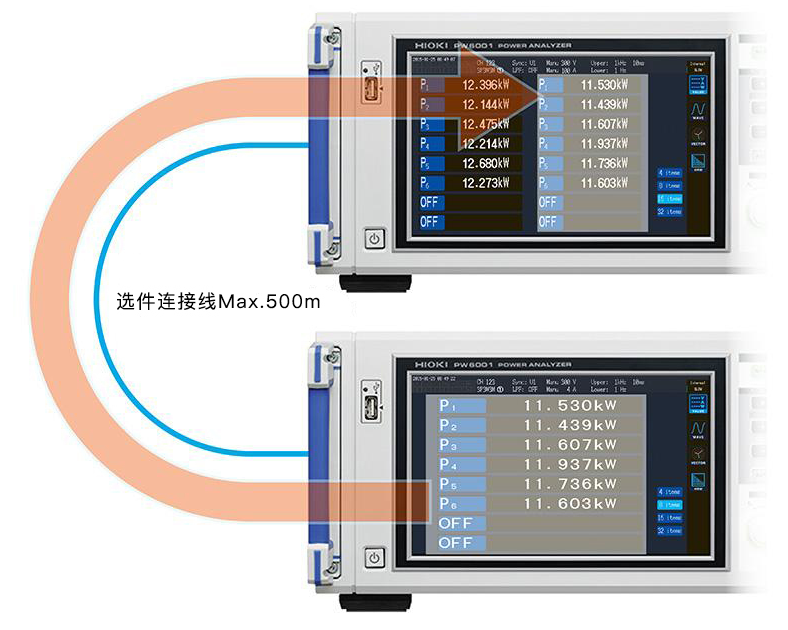

等同于12通道的功率计“数值同步”用于多点功率测量，数值同步功能得心应手。副机的功率参数可实时传输至主机，2台的基本测量项目可集中到1台管理。主机可作为最多12ch功率计运行。
-

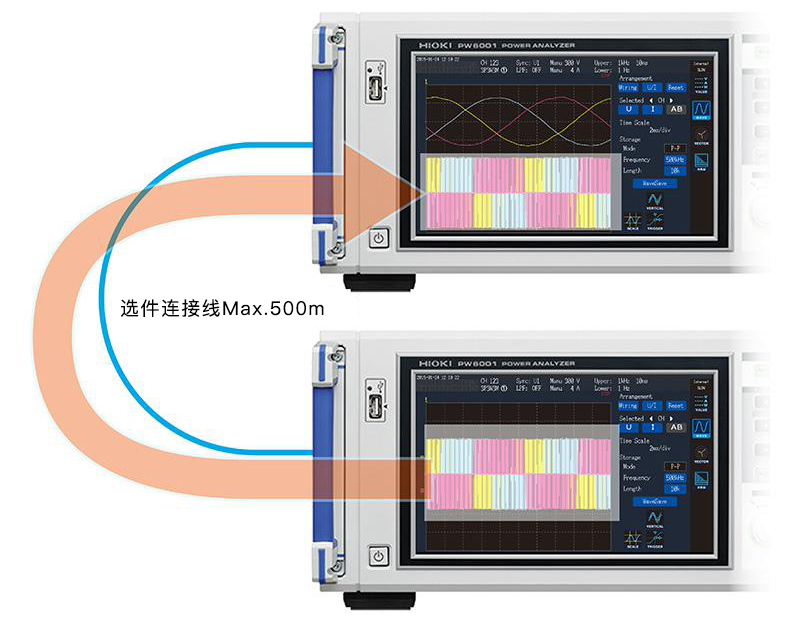

波形完整传送“波形同步”5MS/s，18bit的采样率*能将波形实时传送。副机的测量波 形也能在主机中实时显示。分开的两点之间的电压相位差 测量等，是功率计使用方法的全新提案。 *波形同步功能仅在主机/副机同时使用3ch以上运行。 最大有±5采样的误差。
基本参数
| 测量线路 | 单相2线，单相3线，三相3线，三相4线 |
|---|---|
| 输入通道数 | 最大6ch，电压/电流同时单位是1ch （电压测量部分：光绝缘输入，电流测量部分：通过电流传感器绝缘输入） |
| 测量项目 | 电压（U）、电流（I）、有功功率（P）、视在功率（S）、无功功率（Q）、功率因数（λ）、相位角（φ）、频率（f）、效率（η）、损失（loss）、电压纹波率（Urf）、电流纹波率（Irf）、电流累积（Ih）、功率累积（WP）、电压峰值（Upk）、电流峰值（Ipk） |
| 谐波测量：谐波有功功率等，运算次数从2～100次中选择 | |
| 波形记录：电压电流波形/马达脉冲：平时5MS/s，马达波形：50kS/s，16bit 记录容量：1MW×（电压+电流）× ch数 + 马达波形 | |
| 马达分析（仅限PW6001-11~-16）：电压、扭矩、转数、频率、转差率、马达效率 | |
| 测量量程 | 电压：6 V～1500 V, 8档量程 |
| 电流(Probe1): 400 mA～1 kA（量程根据电流传感器而变） | |
| 电流(Probe2): 100 mA～50 kA（量程根据电流传感器而变） | |
| 功率：2.40000W～4.50000MW（根据电压、电流传感器而定） | |
| 频率：0.1 Hz～2 MHz | |
| 基本精度 | 电压 : ±0.02% rdg. ±0.02% f.s. 电流 : ±0.02% rdg. ±0.02% f.s. 功率 : ±0.02% rdg. ±0.03% f.s. |
| 同步频率范围 | 功率测量：0.1 Hz～2 MHz 谐波测量：45 Hz～66 Hz（IEC标准模式），0.1 Hz～300 kHz（宽频模式） |
| 频率带宽 | DC, 0.1 Hz〜2 MHz |
| 数据保存间隔 | 间隔10ms~，从含谐波测量值在内的所有测量值中任意选择，可保存至内存或U盘中 |
| 接口 | U盘、LAN、GP-IB、RS-232C、外部控制、2台同步 |
| 电源 | AC 100 V～240 V, 50Hz/60 Hz, 200 VA |
| 体积及重量 | 430 W × 177 H × 450 D mm, 14kg (PW6001-16时) |
| 附件 | 使用说明书×1，电源线×1，D-sub25针连接头×1（仅限PW6001-1x） |
适配主机
相关软件

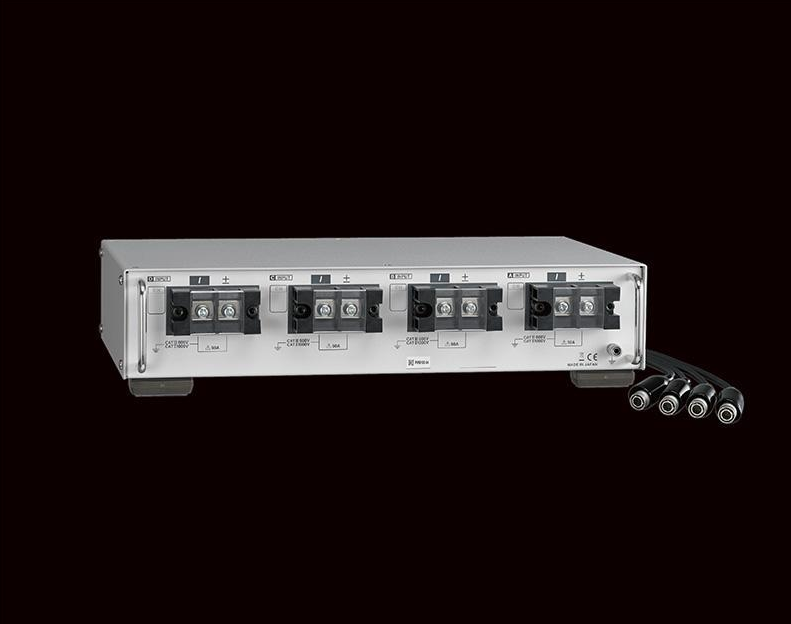

直接连接式高精度电流输入

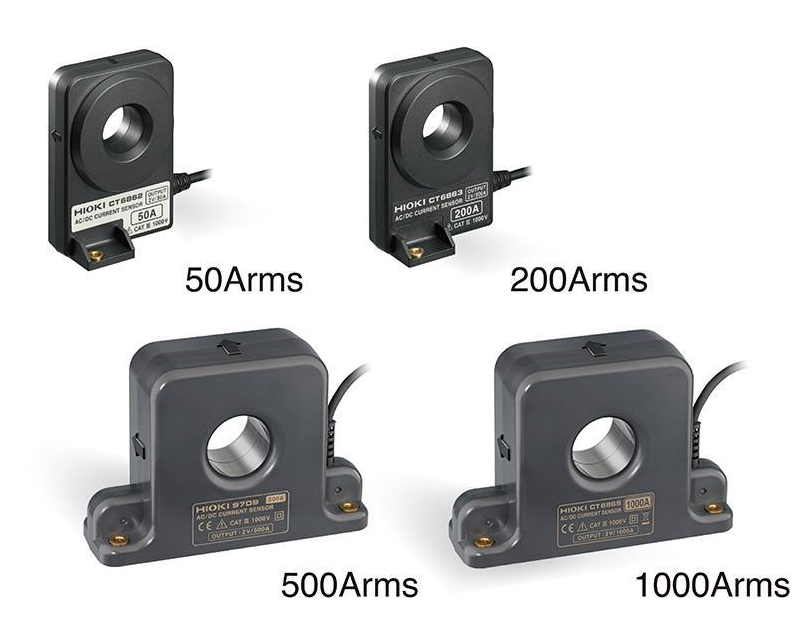

高精度传感器（200A）
※用于连接至输入端口Probe1(支持HIOKI ME15W端子)
高精度传感器（500A）
高精度传感器（2000A）
高精度传感器（8000A）

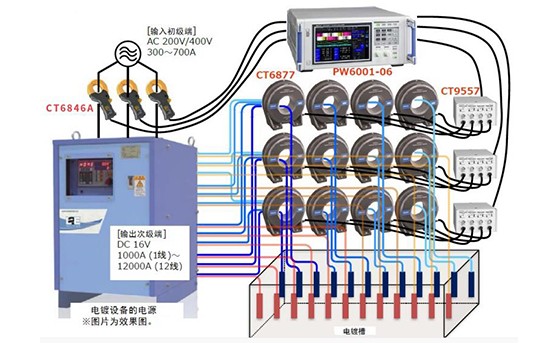

※集中多条配线的大电流进行测量。在传感器单元CT9557上，使用多个AC/DC电流传感器CT6877A进行布线，最多可测量8000A。 需要1根PW6001/PW3390和CT9557的连接电缆。
