01.钳形表的种类

返回上一页

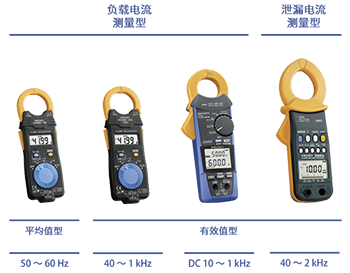

钳形表的种类

钳形表分为负载电流测量型和泄漏电流测量型两种。

负载电流测量型:
能够测量数A以上电流的钳形表

泄漏电流测量型:
能测量数A以下(mA,μA)电流的钳形表
而且,能够分别测量的电流种类有3种。

AC钳形表(交流电流):
以工频电源频率(50Hz/60Hz)为中心具备频率带宽特性的钳形表(例:40Hz~1kHz)。而且,能够测量工频电源频率以下的通用变频器的具备频率带宽特性的钳形表(例:10Hz~1kHz)。

AC/DC钳形表(交直流电流):
交流电流和直流电流都能测量的钳形表。而且,能测量直流电流中重叠了交流电流(AC+DC)的钳形表。
DC钳形表(直流):
仅能测量直流的钳形表。

另外,根据整流方式的不同,分为平均值型(MEAN)和有效值型(True-RMS)2种钳形表。




钳形表的整流方式

在交流转换为有效值时,有"真有效值方式:True-RMS(真有效值指示)"和"平均值方式:MEAN(平均值整流有效值指示)"2种方法。

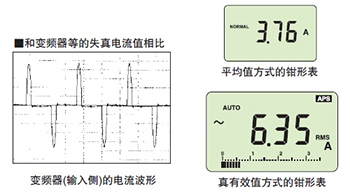

无畸变的正弦波中,两种方式显示的数值相同,而有畸变波形电话,则数值会出现差异。

畸变是半导体等的非线性负载的原因导致。在大多数电流测量中都会存在畸变的电流波形,因此为了获得准确的有效值,推荐使用真有效值方式的钳形表。
