以图1所示的阻抗数据为前提。所有阻抗数据都能够通过奈奎斯特曲线来确认。奈奎斯特曲线可用Multi-plot来轻松显示。

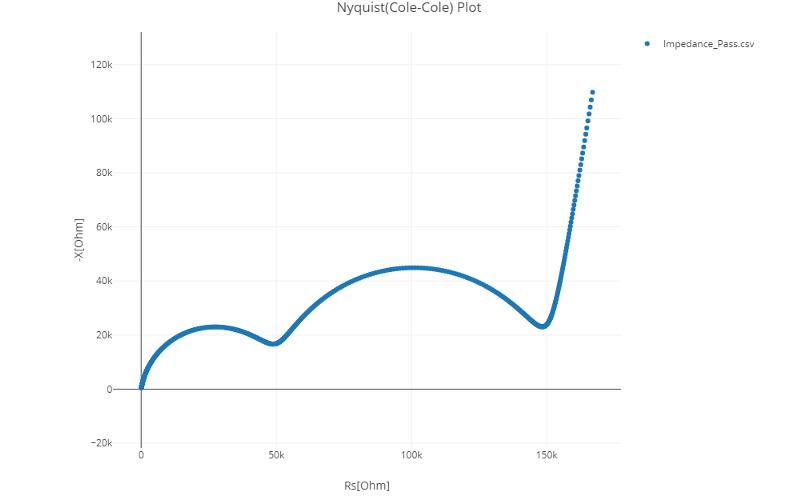

(图1.可分析的抗数据)
·包含多个缓解过程(显示奈奎斯特曲线时,可观测到多个圆弧)
·测量频率为2kHz以上的数据为缓和过程(显示奈奎斯特曲线时,2kHz频率自身的特性也能构成圆弧的一部分。)
·电极单元的电极pin的界面为电气双层电容器显示奈奎斯特曲线时,低频部分将会显示直线。)
显示如图2、图3中所示的数据时,可能发生了分析故障。
(图2.不可分析的抗数据1)
(图3.不可分析的抗数据2)
图1.可分析的抗数据
图2.不可分析的抗数据1 电极单元的电极pin的界面不仅仅只是电气二层电容
(显示奈奎斯特曲线时,低频部分不显示直线)
图3.不可分析阻抗数据2 单一的缓和过程(显示奈奎斯特曲线时,能够观测到单一的圆弧)
